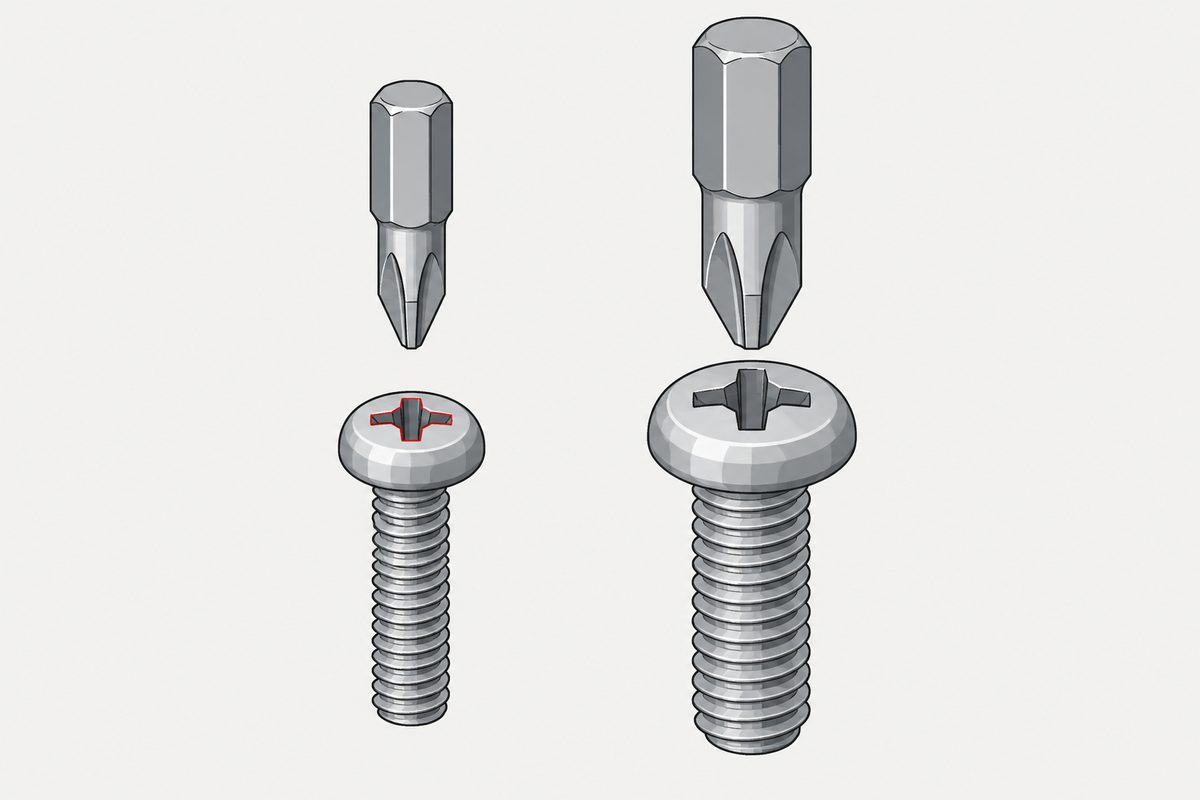

Kreuzschlitz-Größentabelle: Welcher PH-Antrieb für welche Schraube? Ein M3-Linsenkopf ist Nr. 1

Die Nummer steht in der Schraubennorm

ISO 8764-1 definiert Form und Maße der fünf PH-Spitzen 0 bis 4. Sie sagt, wie eine Spitze Nr. 2 aussieht, aber nicht, welche Schraube sie benötigt. Das steht in der Produkttabelle jeder Schraube. Die Maße der Spitze werden im englischen Beitrag Eine Phillips-Spitze hat ihre eigene Tabelle erläutert.

Maschinenschrauben: Linsen- und Senkkopf

Tabelle 1 von ISO 7045 für Linsenkopf und ISO 7046-1 für Senkkopf, Festigkeitsklasse 4.8, verwendet dieselbe Gruppierung.

M3 gehört mit M2.5 zu Nr. 1. Der Bezugsdurchmesser m steigt von 3,0 mm bei M3 auf 3,9 mm bei M3.5; dort wechselt die Nummer. M3.5 steht in Klammern und soll laut Fußnote zu ISO 7045 möglichst vermieden werden.

Blechschrauben: eine eigene Tabelle

Blechschrauben verwenden ST-Größen; Linsenkopf-Kreuzschlitzschrauben sind in ISO 7049 beschrieben. Die Grenzen der zusammengeführten Zellen wurden anhand des Nutdurchmessers m mit ISO 7045 abgeglichen.

ST2.9 hat wie M3 3,0 mm und ist Nr. 1; ST3.5 hat wie M3.5 3,9 mm und ist Nr. 2. Die Gewindeart ändert die passende Spitze nicht.

Ein PH2-Bit in einer M3-Schraube

Ein Bit Nr. 2 erreicht in einer Aussparung Nr. 1 nicht den Grund; das Drehmoment wirkt nur an den oberen Kanten. Typische Folgen sind eine rundgedrehte Aussparung und Cam-out bei intaktem Gewinde. Ein Bit Nr. 1 ist in M4 zu klein und konzentriert die Kraft auf wenige Kontaktpunkte. Für beide Fälle liegen hier keine eigenen Messwerte vor; beschrieben wird nur die Kontaktlage. Weitere Einzelheiten: Cam-out.

PH und PZ sind nicht gleich

ISO 7045 und 7046-1 kennen H (Phillips) und Z (Pozidriv). ISO 8764-1 ordnet PH-Spitzen der Form H und PZ-Spitzen der Form Z zu. Die Nummerngruppen sind gleich, die Geometrien aber nicht austauschbar. Z hat vier zusätzliche feine Markierungen.

Was ist mit PH00 und PH000?

ISO 8764-1 enthält nur 0 bis 4, ISO 7045 beginnt bei M1.6 mit Nr. 0. PH00 und PH000 sind kleinere Herstellergrößen für Mikroschrauben und stehen nicht in diesen Tabellen. Maßgebend sind die Daten des Schrauben- oder Werkzeugherstellers. Die englische M1–M5-Mikroschrauben-Tabelle behandelt die Gewindegrößen.

Was sich nicht ableiten lässt

Die Nummern stammen nur aus den öffentlichen Vorschauen von ISO 7045, 7046-1 und 7049. Andere Kopfformen sowie ältere JIS- und DIN-Normen wurden nicht geprüft und können anders gruppieren. Diese Seite gibt keine Maße für PH00 oder PH000 und keine gemessenen Schadenswerte bei falscher Größe.

Dieser Beitrag behandelt Schritt 4: Antrieb. Die vollständige Reihenfolge lautet Grundwerkstoff, Gewinde, Kopf, Antrieb, Oberfläche und Dokumentation. Warum eine andere Reihenfolge Nacharbeit verursacht, erläutert der englische Beitrag Specifying a screw.

Häufige Fragen

Welche Phillips-Größe braucht eine M3-Schraube?

Nach Tabelle 1 von ISO 7045 (Linsenkopf) und ISO 7046-1 (Senkkopf) hat M3 einen Kreuzschlitz Nr. 1 und benötigt PH1. M2.5 ist ebenfalls Nr. 1; M3.5, M4 und M5 sind Nr. 2.

Welche Schrauben benötigen PH2?

Maschinenschrauben M3.5, M4 und M5 sowie Blechschrauben ST3.5, ST4.2 und ST4.8 haben nach Tabelle 1 von ISO 7045, 7046-1 und 7049 die Nr. 2.

Wie viele Phillips-Größen gibt es?

Die PH-Spitzen in ISO 8764-1 reichen von 0 bis 4: Nr. 0 für M1.6 und M2, Nr. 1 für M2.5 und M3, Nr. 2 für M3.5 bis M5, Nr. 3 für M6 und Nr. 4 für M8 und M10. PH00 und PH000 sind kleinere Werkzeugherstellergrößen außerhalb dieser Norm.

Quellen

• ISO 7045:2011 — Pan head screws with type H or type Z cross recess, product grade A. Table 1 (public preview)
• ISO 7046-1:2011 — Countersunk flat head screws with type H or type Z cross recess, property class 4.8. Table 1 (public preview)
• ISO 7049:2011 — Cross-recessed pan head tapping screws. Table 1 (public preview)
• Die Phillips-Bitspitze hat eine eigene Tabelle — ISO 8764-1, Größen 0 bis 4

Die drei Schraubennormen wurden aus den öffentlichen Vorschauen gelesen, die als Bilder vorliegen; Tabelle 1 wurde Zelle für Zelle geprüft. In ISO 7049 ist die Zeile der Kreuzschlitzgröße zusammengefasst; die Gruppierung wurde mit dem Bezugsdurchmesser m aus ISO 7045 abgeglichen. Die Maße der Bitspitzen stehen im verlinkten Artikel und werden hier nicht wiederholt.
