도면에 적힌 ‘耐落’: 등록 상표이며, 이를 규정하는 표준은 ISO에 없습니다

이 페이지는 누군가의 용어를 바로잡으려는 것이 아닙니다. 대만에서 耐落는 통용되는 말이고, 말하면 상대가 알아듣고 만들어 낼 수 있습니다. 여기서 다루는 것은 다른 문제입니다. 도면에 적힌 그 두 글자가 회사를 지정하는지, 사양을 지정하는지입니다.

두 글자의 주인

대만 나일록은 1984년 미국 NYLOK의 라이선스를 받아 대만에서 이 공정을 수행하는 유일한 가공업체가 되었고, 1992년에는 독일 omniTECHNIK과 협력했으며, 3M 및 Henkel-Loctite로부터 재료와 코팅 기술 라이선스도 받았습니다. 생산 거점은 양메이, 가오슝, 둥관, 쿤산에 있습니다.

따라서 도면의 ‘耐落’가 담고 있는 것은 한 가공업체의 이름이지, 견적을 비교할 수 있는 조건이 아닙니다. 이는 DELTA PT를 다룬 글이 기록한 것과 같은 현상입니다. 사양이 비어 있는 자리에 상표가 자랍니다. 차이는 그 글이 나사산 형상을, 이 글이 코팅을 다룬다는 점뿐입니다.

상표 밑에 있는 것

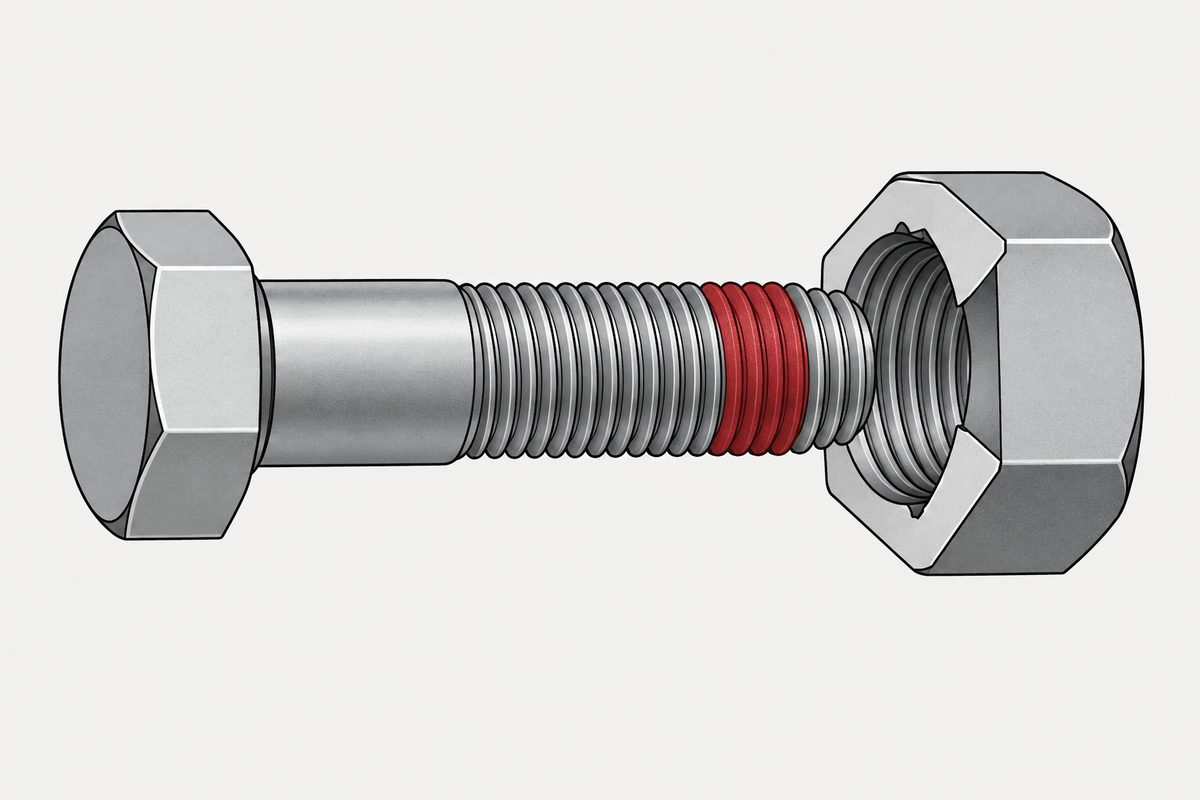

프리코팅 패치는 출하 전에 엔지니어링 플라스틱(대부분 나일론)을 나사산의 한 구간에 영구 접합한 것입니다. 체결하면 패치가 압축되어 반대쪽에서 금속 대 금속 접촉이 생기고, 이 쐐기 형태의 간섭이 프리베일링 토크를 만듭니다.

현장에서 바르는 나사 고정제와는 다른 방식입니다. 고정제는 화학적으로 경화되므로 시간이 필요하고, 바른 뒤에는 원래의 토크 값이 더 이상 맞지 않습니다. 이 내용은 나사 고정제 페이지에서 다뤘습니다. 패치는 기계적 간섭으로 작동하므로 체결하는 즉시 효과가 있고 분해도 가능합니다.

표준은 ISO가 아니라 IFI에 있습니다

이 사이트는 이전에 이 주제를 조사하다가 막힌 적이 있으며, 그 이유를 기록해 둘 가치가 있습니다. ISO 2320을 읽고 너트만 다룬다는 것을 확인한 뒤, 수나사 쪽에는 표준이 없다고 판단했습니다.

그 결론은 틀렸고, 틀린 이유는 엉뚱한 곳을 찾았기 때문입니다. IFI(Industrial Fasteners Institute)는 미국계 체결 부품의 주요 표준 출처 가운데 하나이며, 프리코팅 패치는 그곳에 있습니다. IFI 124는 인치 계열, IFI 524는 미터 계열로, 같은 규격의 두 치수 체계입니다. 또한 군용 규격 MIL-DTL-18240F Type P도 충족합니다.

내친김에 양쪽을 구분해 둡니다. ISO 2320이 주는 것은 풀림 방지 너트의 최초 체결 시 상한과 풀 때의 하한이며, 이 한계값은 패치에 옮겨 적용할 수도, 더할 수도 없습니다. 더할 수 없는 이유는 프리베일링 토크 페이지에 있습니다.

도면에는 어떻게 써야 하나

상표를 지정하는 것 자체가 잘못은 아닙니다. 그 나사가 이미 검증을 거쳤고 양산 데이터가 그 업체의 공정에 기반한다면, 업체를 바꾸는 것은 검증을 다시 하는 것과 같습니다. 피해야 할 것은 다른 경우입니다. 도면에 늘 그렇게 적혀 있었다는 이유만으로 구매 부서가 해마다 같은 업체로 돌아가야 하는 상황입니다.

이 글은 5단계: 표면 처리를 다룹니다. 전체 순서는 모재, 나사산, 머리, 구동부, 표면 처리, 문서이며, 순서를 바꾸면 재작업이 되는 이유는 영어 글 Specifying a screw에 설명되어 있습니다.

자주 묻는 질문

‘耐落’는 공정입니까, 브랜드입니까?

등록 상표입니다. 耐落®와 TSLG®는 Taiwan Nylok Co., Ltd.의 소유이며, 이 회사는 1984년 미국 NYLOK의 라이선스를 받은 대만 유일의 해당 공정 가공업체이고, 1992년에는 독일 omniTECHNIK과도 협력했습니다. 상표 밑에 있는 것은 ‘수나사에 미리 입힌 패치’이며, 사양으로 쓸 수 있는 것은 이 부분입니다.

프리코팅 패치와 나사 고정제는 무엇이 다릅니까?

작동 방식이 다릅니다. 패치는 출하 전에 엔지니어링 플라스틱을 나사산의 한 구간에 영구 접합한 것으로, 체결 시 압축되면서 기계적 간섭으로 프리베일링 토크를 만들며 체결 즉시 작동합니다. 나사 고정제는 현장에서 바르고 화학적으로 경화되므로 시간이 필요하며, 바른 뒤에는 토크와 체결 축력의 관계가 원래와 달라집니다. 나사 고정제가 어떤 풀림을 막는지는 이 사이트의 별도 페이지에서 다뤘습니다.

프리코팅 패치에 표준이 있습니까?

있습니다. ISO가 아니라 IFI에 있습니다. IFI 124는 인치 계열, IFI 524는 미터 계열로 같은 규격의 두 치수 체계이며, MIL-DTL-18240F Type P도 충족합니다. ISO 2320은 풀림 방지 너트, 즉 반대쪽을 다루며, 그 프리베일링 토크 한계값을 패치에 옮겨 적용할 수 없습니다.

도면에 ‘耐落’만 적어도 충분합니까?

상대가 무엇을 원하는지 알기에는 충분하지만, 다른 업체가 견적을 내기에는 부족합니다. 사양으로 쓰는 편이 낫습니다. 표준 번호(IFI 524), 패치 길이(일반적으로 1 × 나사 지름), 위치(끝에서 몇 산), 그리고 원하는 프리베일링 토크 범위입니다. 그 나사가 이미 검증되었고 양산 데이터가 특정 업체의 공정에 기반한다면 상표 지정은 합리적입니다. 다만 나중에 업체를 바꾸면 검증을 다시 해야 한다는 점은 알아 두어야 합니다.

패치는 몇 도까지 사용할 수 있습니까?

제조사가 제시하는 범위는 −56 °C ~ +121 °C입니다. 이는 제조사의 기술 페이지에 적힌 것이며 이 사이트가 읽은 표준 조문이 아닙니다. 이 범위를 넘는 용도에는 별도의 고온형 제품이 있으며, 이는 다른 제품군입니다.

참고 자료

• 대만 나일록(TSLG) 기술 페이지 — 상표, 1984년 NYLOK 라이선스, omniTECHNIK 협력과 생산 거점(중국어)
• Fastener World 공급업체 페이지: Taiwan Nylok Co., Ltd.(중국어)
• ND Industries, IFI 124 표준 설명 — IFI 524는 그 미터 버전이며 MIL-DTL-18240F Type P를 충족
• Nylok, 나일론 패치 제품 페이지 — 코팅 길이 1 × 지름, 90° 원호와 작동 방식

이 페이지의 출처는 모두 제조사 기술 페이지와 공급업체 목록이며, 표준 원본은 하나도 없습니다. 이 사이트는 IFI 124, IFI 524, MIL-DTL-18240F를 구매하지 않았으므로 온도 범위(−56 °C ~ +121 °C), 일반적인 코팅 길이(1 × 지름)와 90° 원호는 모두 제조사 설명이며 조문이 아닙니다. 상표 소유와 1984년 NYLOK 라이선스는 대만 나일록 자체 웹사이트와 Fastener World 공급업체 페이지에서 읽었습니다. 이 페이지는 ‘수나사 프리코팅의 표준은 IFI 것 하나뿐’이라고 주장하지 않습니다. 그것은 전칭 부정이며, 이 사이트는 이 하나만 찾았을 뿐 모든 표준 기관을 조사하지 않았습니다. 대만 나일록과 다른 가공업체의 성능도 비교하지 않습니다. 그런 수치는 각자의 홍보 자료에서 나온 것으로 독립적인 비교가 없고, 이 사이트는 시험을 하지 않았습니다. 프리베일링 토크 수치는 이 페이지에서 하나도 제시하지 않습니다. ISO 2320의 한계값은 너트의 것이며 패치에 옮겨 적용할 수 없습니다. 마이크로캡슐형 프리코팅 접착제와 프리코팅 실링은 이 페이지가 다루는 기계식 패치와 다른 것이며, 이 사이트가 조사하지 않았으므로 다루지 않습니다. 이 사이트 자신의 실수도 기록해 둡니다. 이전 조사에서 ISO 2320을 읽고 너트만 다룬다는 것을 확인한 뒤 ‘수나사 쪽에는 표준이 없다’고 결론 내리고 주제를 보류했습니다. 그 결론은 조문을 잘못 읽어서가 아니라 표준 기관을 잘못 찾아서 틀린 것입니다.
