„PT-Schraube“ meint zwei unverwandte Gewinde: ein Rohrgewinde und eine eingetragene Marke

Diese Seite behandelt zwei Ebenen der Verwechslung. Die erste ist eine Kollision von Abkürzungen, ein Problem des chinesischsprachigen Raums. Die zweite gibt es in beiden Sprachen, und ihre Folgen wiegen schwerer: Eine Zeichnung mit einem Markennamen schreibt das Produkt eines Unternehmens vor, keine Spezifikation, zu der man Preise vergleichen kann.

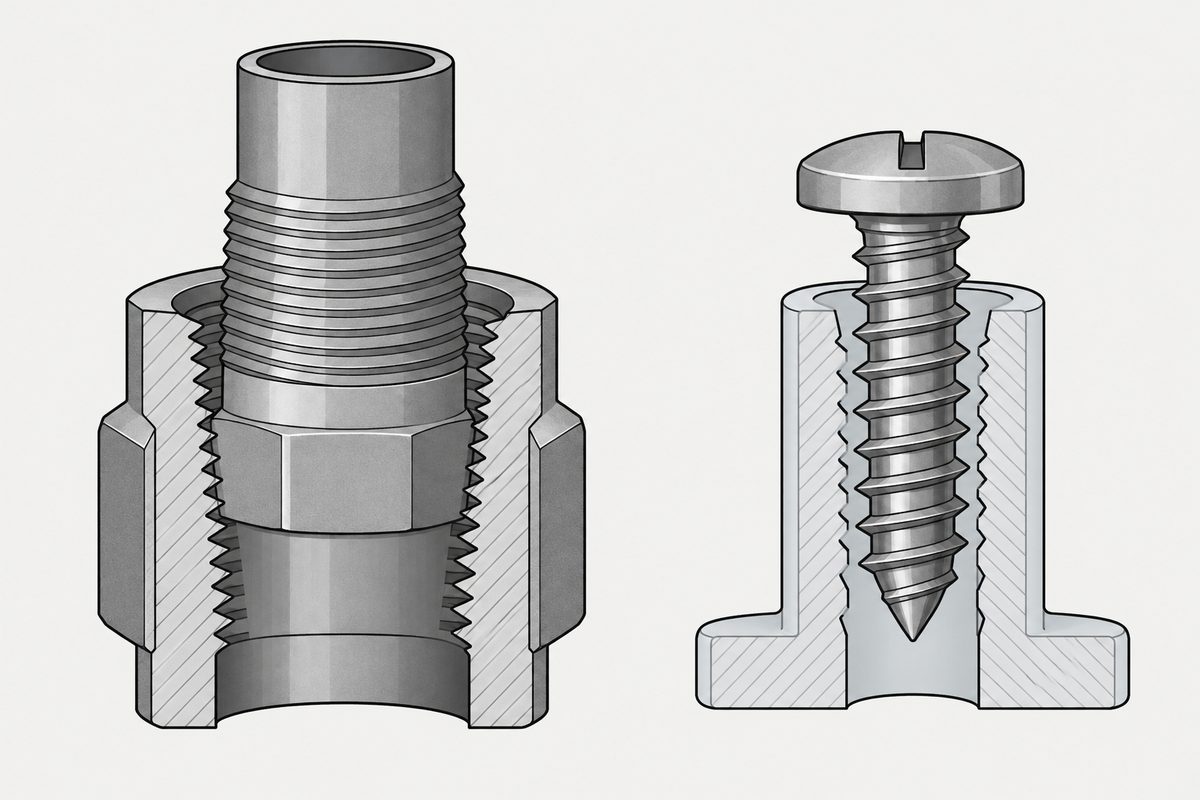

Im chinesischsprachigen Raum meint PT zunächst ein Rohrgewinde

Wer in Taiwan nach „PT-Schraube“ sucht, findet überwiegend Inhalte über Rohrgewinde: wie sich PT, PF und NPT unterscheiden und welches Gewinde Dichtband braucht. Dieses PT ist das kegelige Rohrgewinde für Wasser- und Druckluftverschraubungen, das über die Gewindeflanken selbst dichtet und deshalb kegelig ist.

Die geltende JIS B 0203 verwendet die Kurzzeichen R (kegeliges Außengewinde), Rc (kegeliges Innengewinde) und Rp (zylindrisches Innengewinde); die Norm für nicht dichtende Gewinde ist JIS B 0202 mit dem Kurzzeichen G. PT und PF sind Altbezeichnungen, die in Lieferantenkatalogen und bei Fittingherstellern weiterhin verwendet werden, in der Praxis sind sie also nicht verschwunden.

Diese Familie hat mit Verbindungselementen nichts zu tun. Sie steht hier aus einem einzigen Grund: Sie belegt die Standardbedeutung der Buchstaben „PT“ in der chinesischsprachigen Suche, sodass eine „PT-Schraube“ auf der Zeichnung eines Kunststoffkonstrukteurs vom Empfänger mit halber Wahrscheinlichkeit als Rohrgewinde gelesen wird.

Das andere PT ist eine Marke

Das PT auf Kunststoffteilen heißt vollständig DELTA PT^® und ist ein Produkt von EJOT. Es ist ein Gewindeprofil für gewindeformende Schrauben, ausgelegt zum Eindrehen in Dome aus Thermoplast, wo es das Innengewinde durch Verdrängen formt, nicht durch Spanen.

Die technische Seite des Lizenznehmers Semblex beschreibt das Profil als „multi-compound 30° flank angle and root“, also 30° Flankenwinkel, und gibt die Formel für die Kernlochbohrung an: d_h = 0.8 × d₁. Auf derselben Seite trägt DELTA PT durchgehend das ^®.

Warum dieser Winkel klein sein muss, erklärt bereits der Beitrag über Schrauben in Kunststoff: Das Gewinde ist ein Keil; je größer der Winkel, desto stärker drückt es den Kunststoff nach außen und desto höher ist die Umfangszugspannung in der Domwand. Metrisches Regelgewinde hat 60°. Jener Beitrag sagt, dass Kunststoffgewinde einen kleineren Profilwinkel als 60° haben; dieser Beitrag ergänzt, wie viel kleiner.

Vier Namen, vier Winkel

Stellt man die auffindbaren nebeneinander, werden die Unterschiede sichtbar. Die Winkel in der Tabelle stammen von den technischen Seiten der Hersteller selbst: DELTA PT vom Lizenznehmer Semblex, die beiden Plastite und STP aus der Vergleichstabelle von Screwerk. Keiner wurde von Dritten gemessen, und sie wurden auch nicht im selben Labor gemessen.

Die Querschnittsspalte verdient einen genauen Blick. Die beiden Plastite-Typen haben einen trilobularen Querschnitt, DELTA PT und STP sind rund. Was die Lobes in Metall bewirken, behandelt der Beitrag über gewindeformende Schrauben in Metall in einem eigenen Abschnitt, mit einem Ergebnis gegen die Intuition: Die Lobes streichen kontinuierlich über die Lochwand, statt an drei Punkten intermittierend zu berühren.

Die Zweigängigkeit von Plastite 48-2 ist die am leichtesten übersehene Spalte dieser Tabelle. Zweigängig heißt, dass dieselbe Umdrehung den doppelten Weg vorschiebt, bis zur Anlage also weniger Umdrehungen nötig sind als bei einem eingängigen Gewinde. Zitierfähige Daten zu den Auswirkungen auf Anziehdrehmoment und Lösen haben wir nicht gefunden, deshalb schreiben wir dazu nichts. Ob das „-2“ in der Typbezeichnung die Zweigängigkeit meint, haben wir ebenfalls in keiner Herstellerangabe gefunden.

Warum die Normen kein Profil festlegen

Das ist kein Versäumnis, sondern Arbeitsteilung. Ein Blick darauf, was die einzelnen Dokumente jeweils regeln:

Bei unserer früheren Prüfung von DIN 7500 mussten wir uns einmal selbst korrigieren: DIN 7500-1 schreibt keinen trilobularen Querschnitt vor. Sie ist eine Norm für Leistungsmerkmale und technische Lieferbedingungen; das Schraubenprofil bestimmt der Hersteller. Trilobular ist die am Markt vorherrschende Ausführung, keine Anforderung der Norm.

Dieselbe Logik gilt auf der Kunststoffseite. Normen legen die Gewindegrößenreihe fest, Werkstoff und Wärmebehandlung und welche Drehmomentprüfungen zu bestehen sind; wie das Profil gezeichnet wird, bleibt dem Hersteller überlassen. Genau in dieser Lücke wachsen die Marken – ein Hersteller investiert in ein Profil, lässt die Marke eintragen und vergibt Lizenzen. Ob diese Profile patentiert sind und ob Patente noch gelten, haben wir nicht geprüft, daher schreiben wir dazu nichts. ITW Shakeproof, Lizenznehmer von REMINC, formuliert es in der eigenen Fußzeile unmissverständlich:

Dass Taptite im selben Satz steht, ist bemerkenswert: Das ist die trilobulare gewindeformende Schraube für Metall, also das, woran die meisten bei einem „Dreikantgewinde“ denken. Auch sie ist eine Marke, und auch sie gehört REMINC.

Kernloch: Beide nennen denselben Faktor

Die DELTA-PT-Seite von Semblex und die STP-Seite von Screwerk nennen beide 0.8 × d₁ als Kernlochdurchmesser für gewöhnliche Werkstoffe; Screwerk schreibt zusätzlich, dass er bei hochgefüllten Werkstoffen auf 0.88 × d₁ vergrößert werden kann. Die beiden sind Wettbewerber mit unterschiedlichen Profilen, und doch ist der Faktor derselbe. Zwei Stichproben reichen nicht, um daraus eine Regel für diese Profilklasse zu machen, aber zumindest geben diese beiden denselben Ausgangspunkt an.

Wichtig ist, dass es ein Ausgangspunkt ist. Der Beitrag zur Größe der Vorbohrung erklärt ausführlich, warum der Lochdurchmesser keine einzelne Zahl ist: Harzart, Füllgrad, Werkzeugschwindung und Domwandstärke verschieben das Fenster jeweils. Der Faktor 0.8 bestimmt die Lage der ersten Abmusterung, keine Abnahmespezifikation. Zu messen ist das Drehmomentfenster.

Was auf die Zeichnung gehört

Hier liegt der praktische Nutzen dieser Seite. Drei Schreibweisen, drei Folgen:

Die zweite Schreibweise ist an sich nicht falsch. Ist die Schraube bereits validiert, das Werkzeug gebaut und beruhen die Seriendaten auf diesem Profil, ist die Vorgabe der Marke eine vernünftige Entscheidung; ein Markenwechsel hieße, die Validierung neu zu fahren. Zu vermeiden ist der andere Fall: Der Name wird nur deshalb in die Zeichnung übernommen, weil er im Katalog stand, und der Einkauf kann danach jedes Jahr nur zum selben Anbieter zurück.

Der Beitrag zu den Typbuchstaben von Blechschrauben behandelt die andere Hälfte derselben Familie – dort sind A, AB, B, C und F Buchstaben aus Normen, hier sind PT, Plastite und Taptite Marken. Beide können auf derselben Zeichnung stehen, und ihre Austauschbarkeit ist völlig verschieden.

Was diese Seite nicht beantwortet

Welches dieser Profile die höchste Auszugskraft hat, welches vibrationsfester ist oder welches die niedrigste Fehlerquote bei der Montage hat, schreiben wir nicht. Herstellerunterlagen enthalten solche Zahlen, doch jeder hat sie selbst gemessen, mit unterschiedlichen Lochdurchmessern, Harzen, Wandstärken und Drehzahlen; nebeneinanderstellen lassen sie sich nicht. Auf der Metallseite haben wir drei häufig zitierte Zahlen geprüft, für zwei davon fand sich keine Grundlage; der Weg dorthin steht im Beitrag über gewindeformende Schrauben. Auf der Kunststoffseite haben wir keine Vergleichsversuche durchgeführt, deshalb nennen wir keine Werte.

Diese Seite behauptet auch nicht, dass es für Kunststoffgewinde überhaupt keine Normen gibt. Sie sagt, dass die hier gefundenen Profile alle Marken sind und dass wir kein öffentliches Normdokument gefunden haben, das ihr Profil festlegt.

Dieser Beitrag behandelt Schritt 2: Gewinde. Die vollständige Reihenfolge lautet Grundwerkstoff, Gewinde, Kopf, Antrieb, Oberfläche und Dokumentation. Warum eine andere Reihenfolge Nacharbeit verursacht, erläutert der englische Beitrag Specifying a screw.

Häufige Fragen

Was genau ist eine PT-Schraube?

Das hängt von der Branche ab. Auf der Rohrleitungsseite meint PT das kegelige Rohrgewinde für Wasser- und Druckluftverschraubungen; die geltende JIS B 0203 verwendet die Kurzzeichen R, Rc und Rp, PT und PF sind noch gebräuchliche Altbezeichnungen. Auf der Kunststoffseite meint PT DELTA PT, eine eingetragene Marke von EJOT, ein gewindeformendes Profil mit 30° Flankenwinkel. Die beiden haben nichts miteinander zu tun. Steht auf der Zeichnung nur PT, rät der Empfänger nach seiner eigenen Branche.

Gibt es eine ISO-Norm für Schraubengewinde in Kunststoff?

Für die hier gefundenen Profile nicht. DELTA PT gehört EJOT, Plastite und Taptite gehören REMINC, STP gehört Schriever – alles Marken. Die Normen regeln eine andere Ebene: ISO 1478 legt die ST-Größenreihe und das 60°-Profil fest, DIN 7500-1 Leistungsmerkmale und technische Lieferbedingungen gewindefurchender Schrauben, DIN 7500-2 gibt Richtwerte für Kernlöcher. Wie das Profil aussieht, legt keines dieser Dokumente fest. Nebenbei: ISO 7085 wurde am 2010-02-10 zurückgezogen. Das Dokument ist noch auffindbar, aber keine gültige Norm mehr; wer es auf einer Zeichnung zitiert, beruft sich auf etwas ohne Geltung.

Warum muss der Flankenwinkel für Kunststoff kleiner als 60° sein?

Das Gewinde ist ein Keil. Beim Eindrehen in einen Kunststoffdom drückt es Werkstoff nach außen, die Domwand widersteht mit Umfangszugspannung, und genau diese Spannung erträgt Kunststoff vergleichsweise schlecht. Je kleiner der Winkel, desto kleiner die nach außen gerichtete Komponente. Metrisches Regelgewinde hat 60°, DELTA PT 30°, Plastite 45 hat 45°, Plastite 48-2 hat 48°. Die vollständige mechanische Erklärung steht in unserem Beitrag über Schrauben in Kunststoff.

Wie groß soll das Kernloch sein?

Semblex und Screwerk nennen beide 0.8 × d1 als Ausgangspunkt für gewöhnliche Werkstoffe; Screwerk schreibt zusätzlich, dass bei hochgefüllten Werkstoffen auf 0.88 × d1 vergrößert werden kann. Die beiden sind Wettbewerber mit unterschiedlichen Profilen und nennen denselben Faktor; zwei Stichproben reichen nicht für eine Regel, aber zumindest geben diese beiden denselben Ausgangspunkt an. Er bestimmt jedoch die Lage der ersten Abmusterung, keine Abnahmespezifikation – Harzart, Füllgrad, Werkzeugschwindung und Domwandstärke verschieben das Fenster, zu messen ist das Drehmomentfenster.

Darf DELTA PT direkt auf die Zeichnung geschrieben werden?

Ja, solange die Folgen bekannt sind. Ein Markenname beschränkt die Lieferanten auf den Markeninhaber und seine Lizenznehmer. Ist die Schraube validiert, das Werkzeug gebaut und beruhen die Seriendaten auf diesem Profil, ist die Vorgabe der Marke vernünftig; ein Wechsel erfordert eine neue Validierung. Wurde der Name nur aus dem Katalog übernommen, ist eine Spezifikation besser: gewindeformende Schraube für Kunststoff, Flankenwinkel, Kernloch und Drehmomentfenster.
