Die Festigkeitszahl eines Kabelbinders ist als Referenzkenngröße definiert

Diese Seite gibt keine Lastempfehlung und sagt nicht, welche Last ein Kabelbinder tragen darf. Sie berichtet, wie eine Norm Kabelbinder definiert und klassifiziert. Ausgangspunkt war auch keine Forumsfrage: Suchen auf zwei öffentlichen Frageportalen nach Festigkeit und Last von Kabelbindern ergaben nichts Relevantes. Deshalb beginnt diese Seite mit einer Lücke in unserer eigenen Abdeckung, wie schon mehrere frühere Seiten, wenn der übliche Weg versperrt war. Die normalerweise von dieser Website verwendeten Browserwerkzeuge sind weiterhin nicht verfügbar.

Es gibt eine Norm, und sie ist nicht klein

Das Dokument ist die internationale Norm für Kabelbinder für elektrische Installationen, vierte Ausgabe, November 2022. Diese Website verwendet sie hier zum ersten Mal; zuvor kam das Wort Kabelbinder nirgends vor.

Gelesen wurde die kommentierte Fassung, die Änderungen gegenüber der vorigen Ausgabe im Text zeigt. Die kostenlose Vorschau umfasst Titelei, Inhaltsverzeichnis, Anwendungsbereich, normative Verweisungen sowie Begriffe und Definitionen. Der eigentliche Text der Abschnitte Klassifizierung, Kennzeichnung, Aufbau und mechanische Eigenschaften wurde nicht gelesen. Soweit diese Seite die Klassifizierung beschreibt, liest sie die Abschnittsüberschriften aus dem Inhaltsverzeichnis, das sie wörtlich wiedergibt.

Auch die Definition des Gegenstands ist wichtig, denn sie ist enger als seine Verwendung: Ein Kabelbinder ist ein “band or length of material, employing a locking device, used for bundling or tying groups of cables together, securing and/or supporting the cables.” Kabel. Die Norm handelt von Kabeln.

Fünf Achsen, und Temperatur umfasst drei Größen

Der Klassifizierungsabschnitt teilt Kabelbinder nicht in gut und schlecht ein, sondern entlang unabhängiger Achsen; nach unserer Zählung sind es fünf.

• Nach Werkstoff: metallisch, nichtmetallisch oder Verbundbauteil. Bei einem Verbund tragen Metall und Nichtmetall beide zur Bestimmung der Schleifenzugfestigkeit bei
• Nach Schleifenzugfestigkeit: Typ 1 und Typ 2, unten beschrieben
• Nach Temperatur, dreifach unterteilt: maximale Betriebstemperatur, minimale Betriebstemperatur und gesondert eine vom Hersteller angegebene minimale Temperatur während der Montage
• Nach Brandbeitrag für nichtmetallische und Verbund-Kabelbinder: flammenausbreitend oder nicht flammenausbreitend
• Nach Umwelteinflüssen: UV-Beständigkeit für nichtmetallische und Verbundbauteile sowie Korrosionsbeständigkeit für metallische und Verbundbauteile

Die Temperaturaufteilung ist bemerkenswert. Ein Kabelbinder hat einen Betriebsbereich und darüber hinaus einen eigenen angegebenen Grenzwert für den Montagezeitpunkt. Wer schon einmal bei Kälte einen Nylon-Kabelbinder geschlossen hat, kennt die Unterscheidung, ohne ihre Abschnittsnummer zu kennen.

Die normativen Verweisungen zeigen den Prüfaufwand hinter einer Etikettenkategorie: Sinusschwingungen, Alterungsöfen, Nadelflammenprüfung, Xenonbogenlampen-Belichtung und Salzsprühnebelprüfung. Hinter einer Kategorie stehen damit Prüfungen aus fünf verschiedenen Laborbereichen.

Typ 1 darf die Hälfte behalten

Nun zu dem Teil, der die Lesart der Zahl auf der Packung verändert. Die beiden Festigkeitstypen heißen wörtlich:

• Type 1: retains at least 50 % of declared loop tensile strength for cable ties and mechanical strength for fixing devices after test conditions
• Type 2: retains 100 % declared loop tensile strength for cable ties and mechanical strength for fixing devices after test conditions

Zusammen mit der Definition am Seitenanfang ergibt sich das Bild. Die Schleifenzugfestigkeit ist ein vom Hersteller angegebener Wert und eine Referenzkenngröße, keine Tragfähigkeitsangabe. Der Typ sagt dann, wie viel dieser angegebenen Referenz die Prüfbedingungen übersteht. Ein Kabelbinder, der nur die Hälfte behält, ist nicht fehlerhaft. Er ist Typ 1.

Dieses Muster ist hier vertraut. Eine scheinbare Kapazitätszahl erweist sich als angegebene Eigenschaft mit Konformitätsklasse, so wie eine Gütekennzeichnung am Kopf eine Behauptung und kein Zertifikat ist. Die Zahl ist echt; missverstanden wird, wofür sie steht.

Die Definition ist auch nicht neu. Die erste Ausgabe von 2006 verwendete bereits dieselben Worte, reference mechanical characteristic, und kannte Typ 1 und Typ 2 unter anderen Abschnittsnummern. Die Ausgabe 2022 nummerierte sie neu und ergänzte eine Klasse für integrale Baugruppen.

Die Beschichtungsfrage und warum sie gestellt wird

Eine Definition verdient besondere Aufmerksamkeit, weil sie zeigt, wie genau die Festigkeit zugeordnet wird. Ein metallischer Kabelbinder mit einer dünnen nichtmetallischen oder organischen Beschichtung gilt weiterhin als metallisch, sofern die Beschichtung nicht zur Bestimmung der Schleifenzugfestigkeit beiträgt. Trägt sie bei, ist der Kabelbinder stattdessen ein Verbundbauteil und fällt im Umweltbereich sowohl unter UV- als auch Korrosionsbeständigkeit.

Wenn unklar ist, was zutrifft, sagt die Norm: “In case of doubt, as-received condition tests with and without coating can be carried out.”

Das ist eine kleine praktische Anweisung, wie sie in guten Normen vorkommt und selten zitiert wird. Sie grenzt außerdem die Festigkeitszahl ein: Der Wert gehört zu einer bestimmten Konstruktion, und die Beschichtung war entweder an seiner Entstehung beteiligt oder nicht. Derselbe Grundsatz gilt überall, wo ein Prüfergebnis genau zugeordnet wird, darunter eine Prüfung, deren eigene Norm sagt, dass sie keine Annahmeprüfung ist.

Was damit geklärt ist und was nicht

• Für Kabelbinder gibt es eine internationale Norm, derzeit in vierter Ausgabe vom November 2022

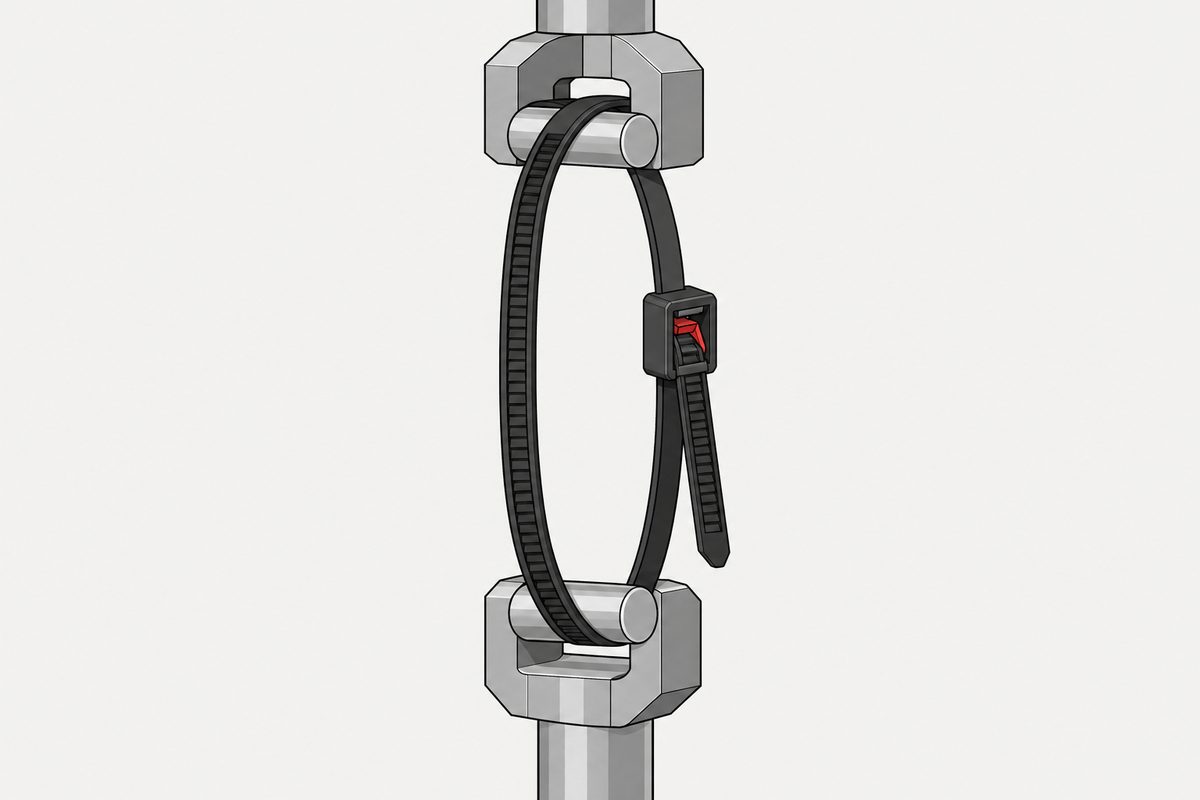

• Schleifenzugfestigkeit ist als mechanische Referenzkenngröße eines Kabelbinders bei eingerastetem Verschluss definiert; der Hersteller gibt den Wert an
• Typ 1 behält nach den Prüfbedingungen mindestens fünfzig Prozent, Typ 2 einhundert Prozent des angegebenen Werts
• Die Klassifizierung verläuft nach unserer Zählung über fünf unabhängige Achsen; Temperatur teilt sich in maximale und minimale Betriebstemperatur sowie ein gesondert angegebenes Minimum für die Montage
• Eine Beschichtung ändert die Klassifizierung, wenn sie zur Schleifenzugfestigkeit beiträgt; bei Zweifel bietet die Norm Prüfungen im Anlieferungszustand mit und ohne Beschichtung an
• Die Definition ist nicht neu. Die erste Ausgabe von 2006 verwendete denselben Wortlaut und hatte bereits zwei Typen
• Gelesen wurden nur Titelei, Anwendungsbereich, normative Verweisungen und Definitionen. Die Haupttexte zu Klassifizierung, Kennzeichnung, Aufbau und mechanischen Eigenschaften wurden nicht gelesen; die Einzelheiten stammen aus den Abschnittsüberschriften im Inhaltsverzeichnis
• Diese Seite nennt keinen Temperaturwert, weil die zwei entsprechenden Tabellen nicht gelesen wurden; auch die in einer Anmerkung erwähnten nordamerikanischen Typklassifizierungen wurden nicht gelesen
• Nichts hier sagt, welche Last ein Kabelbinder tragen darf. Die Norm definiert eine Referenzkenngröße, gerade keine solche Aussage

Übrig bleibt eine Gewohnheit für jedes Produkt mit einer Zahl auf der Packung: Erst klären, was gemessen wurde, dann entscheiden, was die Zahl erlaubt. Hier steht die Antwort in sechs englischen Wörtern im Definitionsabschnitt und lautet Referenz statt Tragfähigkeit.

Dieser Beitrag gehört nicht zu nur einem der sechs Schritte. Er betrifft mehrere Schritte oder Vorgänge nach der Montage. Die zugrunde liegenden Entscheidungen stehen im englischen Beitrag Specifying a screw.

Häufige Fragen

Gibt es eine Norm für Kabelbinder?

Ja, eine internationale Norm für Kabelbinder für elektrische Installationen, derzeit in vierter Ausgabe vom November 2022; die erste Ausgabe stammt von 2006.

Was bedeutet die Festigkeitszahl auf der Packung?

Die Norm definiert die Schleifenzugfestigkeit als mechanische Referenzkenngröße eines Kabelbinders bei eingerastetem Verschluss. Der Hersteller gibt den Wert an; die Definition ist weder Arbeitslast noch Tragfähigkeitsangabe.

Was sind Typ 1 und Typ 2?

Klassen danach, wie viel der angegebenen Schleifenzugfestigkeit nach den Prüfbedingungen verbleibt. Typ 1 behält mindestens fünfzig Prozent, Typ 2 einhundert Prozent. Ein Kabelbinder mit nur der Hälfte ist nicht fehlerhaft, sondern Typ 1.

Wie werden Kabelbinder außerdem klassifiziert?

Nach unserer Zählung entlang fünf Achsen: Werkstoff — metallisch, nichtmetallisch oder Verbund; Typ der Schleifenzugfestigkeit; Temperatur; Brandbeitrag — flammenausbreitend oder nicht; und Umwelteinflüsse, also UV- und Korrosionsbeständigkeit.

Gibt es einen oder mehrere Temperaturgrenzwerte?

Mehrere. Die Klassifizierung trennt maximale Betriebstemperatur, minimale Betriebstemperatur und vom Hersteller angegebene minimale Montagetemperatur. Diese Seite nennt keine Werte, weil die entsprechenden Tabellen nicht gelesen wurden.

Ist eine Beschichtung auf einem metallischen Kabelbinder relevant?

Sie ändert die Klassifizierung. Ein metallischer Kabelbinder mit dünner nichtmetallischer oder organischer Beschichtung bleibt metallisch, wenn die Beschichtung nicht zur Schleifenzugfestigkeit beiträgt. Bei Zweifel erlaubt die Norm Prüfungen im Anlieferungszustand mit und ohne Beschichtung.

Was ist nach der Norm ein Kabelbinder?

Ein Band oder eine Materiallänge mit Verschluss, verwendet zum Bündeln oder Zusammenbinden von Kabelgruppen sowie zum Befestigen und/oder Stützen der Kabel. Die definierte Anwendung sind Kabel.

Welche Last kann ich daran hängen?

Diese Seite beantwortet das nicht und gibt keine Lastempfehlung. Die Norm definiert eine mechanische Referenzkenngröße, gerade keine Aussage darüber, was am Kabelbinder hängen darf.

Quellen

• IEC 62275:2022, Edition 4.0, November 2022, Cable ties for electrical installations. Kommentierte Fassung; kostenlose Vorschau von vierzehn Seiten mit Titelei, Inhaltsverzeichnis, Anwendungsbereich, normativen Verweisungen sowie Begriffen und Definitionen
• IEC 62275:2006, erste Ausgabe, gelesen zur Bestätigung, dass Definition und beide Typen nicht neu sind

Die Definition der Schleifenzugfestigkeit wurde an einem gerenderten Bild der betreffenden Seite geprüft. Diese Website verwendet die Norm hier zum ersten Mal; Kabelbinder kamen zuvor nirgends vor. Gelesen wurde die kommentierte Fassung, die Änderungen zur vorigen Ausgabe im Text zeigt; das wird im Artikel ausdrücklich genannt. Gelesen wurden nur Titelei, Inhaltsverzeichnis, Anwendungsbereich, normative Verweisungen sowie Begriffe und Definitionen. Die Haupttexte zu Klassifizierung, Kennzeichnung, Aufbau und mechanischen Eigenschaften wurden nicht gelesen; alle Klassifizierungsdetails stammen aus den wörtlich wiedergegebenen Abschnittsüberschriften im Inhaltsverzeichnis. Kein Temperaturwert erscheint hier, weil die zwei Tabellen nicht gelesen wurden; auch die in einer Anmerkung für Kanada und die USA erwähnten zusätzlichen Typklassifizierungen wurden nicht gelesen. Folgendes sind unsere Beobachtungen, keine Aussagen der Norm: die fünf unabhängigen Klassifizierungsachsen und die dreifache Unterteilung der Temperatur. Der Artikel entstand nicht aus einer Forumsfrage; Suchen auf zwei öffentlichen Frageportalen ergaben nichts Relevantes, sodass er wie frühere Seiten bei versperrtem üblichen Weg mit einer Lücke in der eigenen Abdeckung beginnt. Sie wurde beim Durchsehen von Verbindungselementfamilien ohne Abdeckung gefunden, wobei weitere Lücken auffielen. Diese Seite gibt keine Lastempfehlung und sagt nicht, welche Last ein Kabelbinder tragen darf. Keine Marke wird genannt. Die normalerweise verwendeten Browserwerkzeuge sind weiterhin nicht verfügbar.
