웨지 앵커는 얼마나 버틸까? M10 하나가 4.1–9.5 kN인 이유

20 kg부터 1,800 kg까지의 답변

중국의 질의응답 모음 사이트에는 천장 앵커에 대해 다음 답변이 실려 있습니다.

최댓값은 최솟값의 90배입니다. 어느 답이 반드시 틀렸다는 뜻은 아니지만, 앵커 모델, 매입 깊이, 콘크리트, 균열, 연단 거리와 인접 앵커가 빠져 있습니다. 이 조건 없이는 수치를 비교할 수 없습니다.

확인할 수 있는 평가 문서

EU에서 콘크리트 앵커를 판매하려면 EAD에 따라 평가기관이 발행한 유럽 기술 평가서가 필요합니다. 여기서는 공개된 사례인 DIBt의 fischer FAZ II ETA-05/0069 2020년 4월판과 EAD 330232-00-0601을 사용합니다. 이 사이트는 해당 브랜드를 대변하지 않으며 수치는 이 제품에만 해당합니다.

부록 표 C1.1의 값은 안전계수를 적용하기 전 통계적 하한인 특성 저항입니다. M10의 주요 값은 다음과 같습니다.

강재 자체는 28.3 kN이지만 인발은 13–20 kN에 불과합니다. 대개 볼트보다 콘크리트가 먼저 파괴됩니다. 나사 단면적에 강재 강도를 곱하면 첫 번째 값만 얻고, 실제 지배값은 뒤의 항목입니다.

특성값에서 허용 하중으로

fischer는 같은 ETA와 EN 1992-4:2018에 따라 단일 앵커 허용 하중도 제공합니다. ETA 재료계수와 하중계수 γ_L = 1.4가 포함됩니다. C20/25의 아연도금 M10 값은 다음과 같습니다.

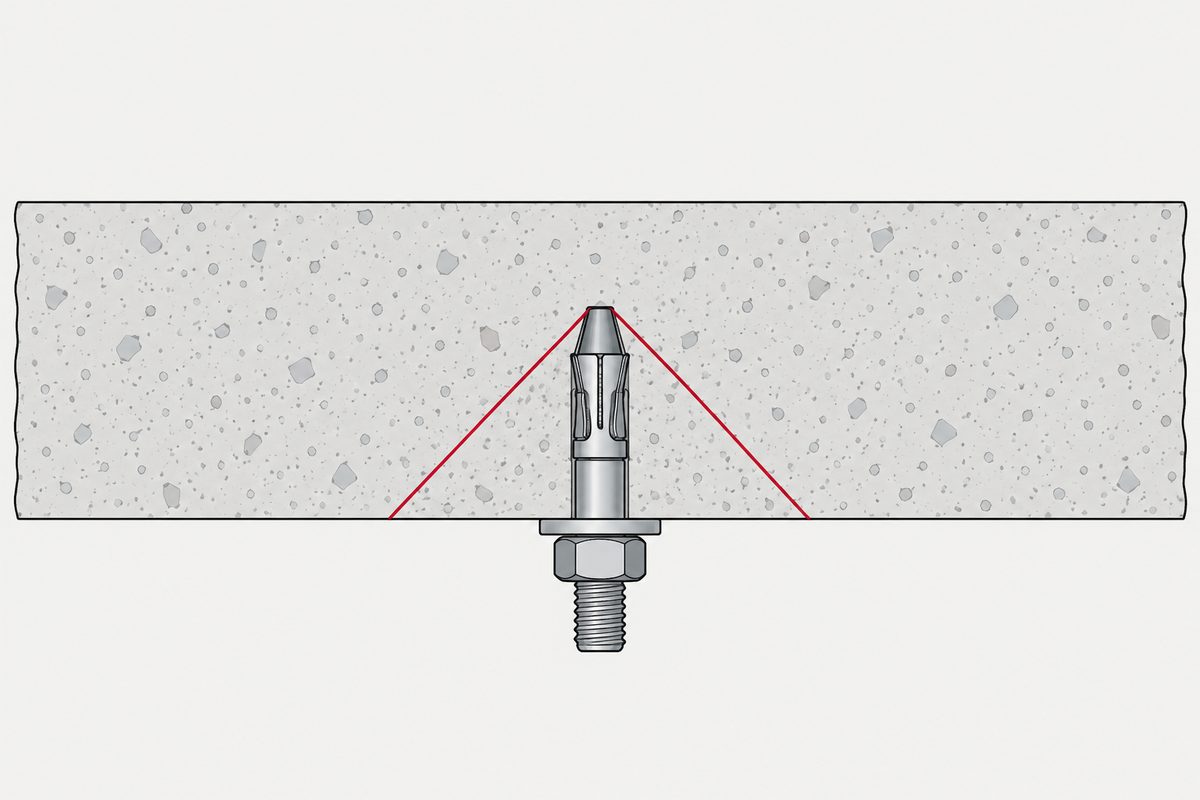

ETA 값으로 역산할 수 있습니다. 60 mm 균열: 13 ÷ 1.5 ÷ 1.4 = 6.19 → 6.2 kN, 비균열: 20 ÷ 2.1 = 9.52 → 9.5 kN입니다. 40 mm에서는 콘 파괴가 지배합니다. k·√f_ck·h_ef^1.5에 k = 7.7/11.0을 넣으면 8.71/12.44 kN, 이를 2.1로 나누면 4.15/5.92 kN입니다. ETA가 1.5를 명시한 곳은 강재 행뿐이며 콘크리트 측 1.5는 네 칸에서 역산했습니다. EN 1992-4 원문은 확인하지 못했습니다.

따라서 허용값은 특성값의 약 1 ÷ (1.5 × 1.4) = 0.48입니다. 다만 올바른 파괴 모드에 적용해야 합니다. 이 계수를 강재 28.3 kN에 적용하면 13.5 kN으로 표의 모든 값보다 커집니다.

네 수치가 성립하는 조건

단일 앵커 조건입니다. 간격은 3·h_ef 이상, 연단 거리는 1.5·h_ef 이상입니다. 60 mm라면 각각 180 mm와 90 mm입니다. 더 가까우면 콘이 겹치거나 잘리므로 M10 최소값 40/45 mm에서도 EN 1992-4에 따라 재계산해야 합니다.

C20/25 이상 콘크리트입니다. C30/37 인발 증가계수는 1.22입니다. 조적은 ETA 범위 밖이며 “벽돌에서는 5분의 1”이라는 환산의 출처는 찾지 못했습니다.

균열 여부는 설계자가 판단합니다. 같은 깊이에서 비균열 값은 44–53% 큽니다. ETA는 두 열을 모두 제시하지만 대신 선택하지 않습니다.

문서대로 설치해야 합니다. 표면에 수직 ±5°로 천공하고 구멍을 청소하며, M10 설치 토크는 45 N·m입니다. 유효 매입 깊이는 볼트 길이가 아닙니다.

이 제품에만 해당합니다. ETA가 없는 앵커에는 적용할 수 없으며 실제 제품의 평가서나 시험 성적서가 필요합니다.

인터넷 답변을 다시 보면

“M10 최악 조건 320 kg”은 약 3.1 kN으로 40 mm 균열 콘크리트 허용값 4.1 kN보다 낮아 보수적일 수 있지만 제품과 조건이 없습니다. “M12 1,500–1,800 kg”은 15–18 kN으로, 같은 ETA의 비균열 M12 인발 특성값 22 kN을 2.1로 나눈 10.5 kN보다 큽니다. 허용 하중으로 쓰면 안전 여유 대부분을 소모합니다.

따라서 모델, 매입 깊이, 콘크리트 등급과 균열 여부, 연단 거리와 간격을 함께 물어야 의미 있는 답을 얻을 수 있습니다.

이 페이지로 결론 내릴 수 없는 것

이 페이지는 인장만 다루며 전단, 인장·전단 조합과 지진은 다루지 않습니다. 모든 수치는 C20/25의 단일 fischer FAZ II에만 해당합니다. EN 1992-4 원문은 읽지 못했으며 콘 공식과 콘크리트 측 1.5는 fischer 표와의 역산으로 확인했습니다. 대만 건축 법규와 국가표준은 조사하지 않았습니다. 나일론 앵커는 다른 제품입니다. 사람의 안전과 관련된 하중은 실제 조건에 따라 구조기술자가 설계해야 합니다.

이 글은 1단계: 모재를 다룹니다. 전체 순서는 모재, 나사산, 머리, 구동부, 표면 처리, 문서이며, 순서를 바꾸면 재작업이 되는 이유는 영어 글 Specifying a screw에 설명되어 있습니다.

자주 묻는 질문

M10 콘크리트 앵커는 얼마나 버팁니까?

제품, 매입 깊이와 콘크리트 균열 여부에 따라 다릅니다. 공개된 ETA-05/0069(fischer FAZ II)에서 C20/25에 설치한 단일 M10의 허용 인장 하중은 40 mm일 때 균열 콘크리트 4.1 kN, 비균열 5.9 kN이며, 60 mm일 때 각각 6.2와 9.5 kN입니다. 이 값은 해당 제품에만 적용됩니다.

볼트와 콘크리트 중 무엇이 먼저 파괴됩니까?

이 ETA에서 M10의 강재 저항은 28.3 kN이지만 인발 저항은 13~20 kN이고, 얕은 매입에서는 콘크리트 콘 파괴가 더 낮습니다. 보통 콘크리트 측이 지배하므로 나사산 단면적과 강재 강도만으로 계산하면 내력을 과대평가합니다.

앵커는 연단에서 얼마나 떨어져야 합니까?

이 ETA의 특성 연단 거리는 유효 매입 깊이의 1.5배이고 간격은 3배입니다. 매입 깊이가 60 mm이면 단일 앵커 값의 조건은 연단에서 90 mm, 앵커 사이 180 mm입니다. 더 가까이 설치할 수는 있지만 EN 1992-4에 따라 내력을 다시 계산해야 합니다.
