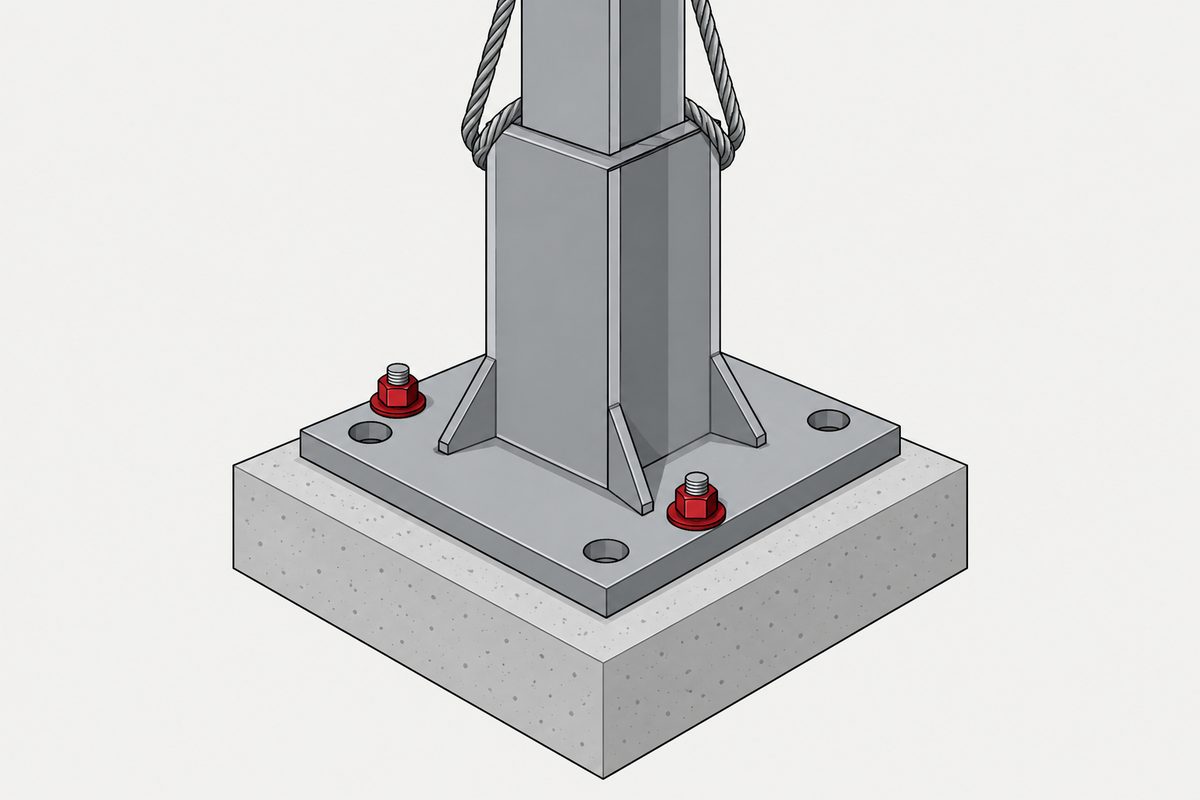

크레인이 놓기 전에 볼트 두 개가 보를 잡지만, 그 규칙은 토크를 말하지 않습니다

이것은 철골 세우기에 관한 미국의 작업장 안전 표준입니다. 설계 기준이 아니며, 볼트를 얼마나 크게 해야 하는지 누구에게도 알려 주지 않고, 작업장이나 차량, 기계, 가구에 관한 규칙도 아닙니다. 이 표준이 정하는 것은 크레인이 강재를 더 이상 잡지 않게 되기 전에 무엇이 그것을 잡고 있어야 하는지에 대한 하한입니다.

우리를 이 표준으로 이끈 질문

구조 공학 포럼에서 점수 4, 답글 21개가 달린 글에서 누군가 사전 설계 금속 건물의 납품 문제를 설명했습니다. 체결 부품 공급업체가 길이에 맞춰 절단되어 반품이 안 되는 아연 도금 직선 전산 볼트를 보냈는데, 기초 도면은 두꺼운 육각 머리 앵커 볼트를 요구했고, 한 기초 상세도에는 지정된 묻힘 깊이에서 볼트에 용접한 판 와셔가 그려져 있었습니다. 로드 지름은 도면과 일치했습니다. 질문자는 담당 구조 기술자가 승인된 정착 상세와 함께 이 대체품을 보통 받아들이는지, 아니면 교체를 요구하는지 물었습니다.

우리는 그 질문에 답하지 않겠습니다. 특정 건물에 관한 설계 질문이며, 답할 수 있는 사람은 글에 명시되어 있습니다. 대체에 대한 의견도, 정착에 관한 조언도 내지 않으며, 어떤 공급업체도 거명하지 않습니다. 질문자가 로드 재료로 인용한 표준도 우리는 읽지 않았으며, 위에서는 글의 내용을 설명하기 위해서만 언급했습니다.

답할 수 있고 무료로 읽을 수 있는 것은 질문 밑에 깔린 구조입니다. 누가 앵커 로드를 바꿀 수 있는가. 누군가 바꿀 때 무엇을 서면으로 남겨야 하는가. 그리고 누군가 그 위에 올라서기 전에 얼마나 볼트로 체결되어 있어야 하는가.

모두가 근거로 드는 절

미국 연방 규정집(Code of Federal Regulations) 제29편 제1926부는 미국의 건설 안전 표준입니다. 그 Subpart R은 철골 세우기를 11개 절로 다룹니다. 1926.755절의 제목은 Column anchorage이며 분량은 한 쪽 정도입니다.

첫 번째 요구 사항은 개수입니다. “모든 기둥은 최소 4개의 앵커 로드(앵커 볼트)로 정착해야 한다.”(번역) 모든 기둥에 네 개이며, 문장 안에 예외는 적혀 있지 않습니다.

다음은 하중 조건이며, 이쪽이 더 흥미로운 절반입니다. 앵커 로드 조립체는 “기둥과 베이스 플레이트의 용접부 및 기둥 기초를 포함하여, 기둥 몸통 상단에서 기둥의 가장 바깥 면으로부터 각 방향으로 18인치(.46 m) 떨어진 위치에 작용하는 최소 300파운드(136.2 kg)의 편심 중력 하중에 저항하도록 설계해야 한다”(번역). 기둥은 수평으로 마감된 바닥, 미리 그라우팅한 레벨링 플레이트, 레벨링 너트 또는 시공 하중을 전달할 수 있는 심 팩 위에 세워야 하며, 모든 기둥은 당김줄이나 가새가 필요한지 유자격자가 평가해야 합니다.

그리고 (b)항이 있습니다. 포럼 질문이 실제로 다룬 부분입니다.

의무는 두 가지이고, 잊히는 것은 두 번째입니다. 기술자의 승인으로 끝나지 않습니다. 기둥을 세우기 전에 다른 누군가에게 서면으로 알려야 하며, 그 누군가는 강재 위에 서게 될 작업반입니다. 표준은 두 역할을 모두 정의합니다. 담당 구조 기술자는 구조 계약 도서에 날인이 들어간 등록·면허 전문가이고, 총괄 시공자는 프로젝트 전체에 책임을 지는 주체입니다.

그리고 금속 건물은 다루지 않습니다

1926.758절의 제목은 Systems-engineered metal buildings이며, 그 첫 문장이 이 글이 존재하는 이유입니다.

포럼 질문은 사전 설계 금속 건물에 관한 것이었습니다. 1926.755절은 바로 그 건물 유형에 대해 제외된 절입니다. 1926.758절이 남겨 두는 것은 개수뿐입니다. “각 구조 기둥은 최소 네 개의 앵커 로드(앵커 볼트)로 정착해야 한다.”(번역) 로드 네 개는 제외 조항에서도 살아남습니다. 기술자 승인 조항과 서면 통지 조항은 다시 나오지 않습니다.

이것은 허가가 아니며 허가로 읽어서도 안 됩니다. 연방 안전 요구 사항 하나가 그 건물 유형에 미치지 않는다는 것뿐입니다. 계약 도서, 프로젝트가 허가받은 건축 법규, 제조사의 세우기 도면, 기초 도면에 날인한 기술자의 권한에 대해서는 아무것도 말하지 않습니다. 포럼 질문의 답은 그쪽에 있으며, 이 문서가 아닙니다. 제외 조항이 질문자에게 알려 주는 것은, 누군가 연방 앵커 로드 규칙을 들이민다면 그는 질문자가 짓는 건물에 적용되지 않는 절을 인용하고 있다는 사실입니다.

금속 건물 절은 일반 절에 없던 것도 추가합니다. “강절 골조는 하중 인양 장비를 풀기 전에 볼트의 50퍼센트 또는 제조사가 지정한 볼트 수(둘 중 큰 쪽)를 각 플랜지에 인접한 웨브 양쪽에 설치하고 조여야 한다.”(번역)

최소 개수의 사다리

체결 부품의 숫자를 한곳에 모아 보겠습니다. 이 목록은 Subpart에 있는 표가 아니라 우리가 읽고 정리한 것이며, 모든 줄은 인양 장비를 풀기 전의 최소값입니다.

• 앵커 로드 4개: 모든 구조 기둥에 대해. 일반 절에 한 번, 금속 건물 절에 다시 한 번
• 접합부당 볼트 2개: 설치 중인 웨브가 꽉 찬 부재에 대해. 세우기 도면에 표시된 것과 같은 크기와 강도
• 접합부당 볼트 1개: 대각 가새로 쓰는 웨브가 꽉 찬 부재에 대해
• wrench-tight로 조인 너트가 달린 볼트 1개: 두 부재가 기둥 웨브의 접합 구멍을 공유하는 곳, 또는 금속 건물에서 거스와 처마 도리가 구멍을 공유하는 곳에서 첫 번째 부재에 남겨 둠. 받침이나 동등한 장치가 있으면 예외
• 볼트의 50퍼센트 또는 제조사의 수 중 큰 쪽: 강절 골조에서 각 플랜지 옆 웨브 양쪽에
• 두 개 초과: 캔틸레버 부재에서 유자격자가 더 필요하다고 판단한 경우

50퍼센트 조항은 이 모든 것 중 유일한 백분율입니다. 또한 표준이 숫자를 고정하는 대신 제조사의 숫자가 요구 사항을 위로 끌어올릴 수 있는 유일한 곳입니다. 나머지는 모두 표준이 직접 밝히는 작은 정수입니다.

이 숫자들이 무엇이 아닌지 보십시오. 강도 검토가 아닙니다. 맞는 크기의 볼트 두 개를 단단히 조였다고 해서 접합이 완성되었다는 주장은 아니며, 표준 어디에도 그런 말은 없습니다. 크레인이 하중을 더 이상 받치지 않게 된 직후 몇 초 동안 무엇이 성립해야 하는지에 관한 주장입니다.

끝내 정의하지 않는 한 단어

우리는 Subpart R 전체를 내려받아 단어를 세었습니다. 아래 집계는 문서의 것이 아니라 우리의 것입니다.

네 번이 어떻게 나뉘는지 보십시오. 그중 두 번에는 또는 프로젝트 담당 구조 기술자가 지정한 동등한 방법이라는 말이 뒤따릅니다. 나머지 두 번은 부재들이 접합 구멍을 공유하는 두 곳에 나오는 wrench-tight로 조인 그 너트라는 표현이며, 거기서는 동등한 방법이 전혀 제시되지 않습니다.

즉 표준이 이름을 들어 요구하는 유일한 조임 조건은 표준이 정의하지 않는 조건이고, 그것이 가장 중요한 두 조항에서는 대체조차 허용하지 않습니다. 안전 규칙을 쓰는 방식으로서 납득할 만합니다. 작업반이 따르는 숫자는 규정이 아니라 세우기 도면과 그것에 날인한 기술자에게서 온다는 뜻이며, 이 문서에서 토크 값을 검색해도 아무것도 나오지 않는 이유이기도 합니다.

다른 문서는 비슷하게 들리는 조건을 정의하는데, 숫자가 아니라 사람을 기준으로 정의합니다. 보통의 스퍼드 렌치를 쓰는 철골공이 온 힘을 다한 상태입니다. 그것은 안전 표준이 아니라 설계 사양서이고 다른 단어를 쓰며, 우리는 둘을 같다고 보지 않습니다. 손으로 조인 철골 접합이 무엇을 뜻하는지에 관해 누군가 적어 둔 것 중 가장 가까운 것일 뿐입니다.

같은 300파운드, 두 번

Subpart R에는 한 문장이 글자 그대로 두 번 나옵니다. 1926.755(a)(2)절은 그것을 앵커 로드 조립체에 적용합니다. 1926.756(d)절은 기둥 이음에 적용합니다. 둘 다 기둥 몸통 상단에서 기둥의 가장 바깥 면으로부터 각 방향으로 18인치 떨어진 위치의 최소 300파운드 편심 중력 하중에 저항할 수 있는 설계를 요구합니다.

표준이 아니라 우리의 계산입니다. 18인치에서 300파운드는 각 방향으로 5 400파운드·인치, 즉 450파운드·피트입니다. 완성된 구조물 기준으로는 작은 숫자이며, 바로 그것이 요점입니다. 건물이 아니라 세우는 동안의 맨 기둥을 검토하는 것입니다.

기억해 둘 만한 것은 표준이 이 검토 안에 무엇을 넣었는가입니다. 로드가 아닙니다. 앵커 로드 조립체, 기둥과 베이스 플레이트의 용접부 및 기둥 기초가 한 문장 안에 함께 거명됩니다. 요구 사항은 체결 부품을 관통해 한쪽으로는 콘크리트로, 다른 쪽으로는 용접부로 이어집니다. 그래서 앵커 로드 변경은 체결 부품의 답이 나오는 체결 부품의 질문이 아니며, 그것을 규정하는 조항이 도면의 치수가 아니라 면허 있는 사람의 이름을 승인에 요구하는 것입니다. 체결 부품이 하중을 지는 곳이면 어디서나 같은 생각이 나타납니다. 볼트가 곧 이음은 아닙니다.

여기서 가져갈 것

• 인양 줄을 풀기 전에 접합부마다 최소 두 개의 볼트를 wrench-tight로: 웨브가 꽉 찬 부재에 대해, 세우기 도면에 표시된 것과 같은 크기와 강도로
• 대각 가새에는 볼트 하나로 충분하며, 두 부재가 구멍을 공유하는 곳에서는 wrench-tight로 조인 너트 하나가 첫 번째 부재에 남아 있어야 합니다
• 기둥당 앵커 로드 네 개: 일반 절에, 그리고 금속 건물에 대해 다시
• 앵커 로드는 프로젝트 담당 구조 기술자의 승인 없이 보수, 교체 또는 현장 변경할 수 없으며, 총괄 시공자는 그 기둥을 세우기 전에 철골 세우기 업체에 서면으로 통지해야 합니다
• 이 두 앵커 로드 조항은 모두 시스템 설계 금속 건물에 적용되지 않는 절에 있습니다. 그것은 연방 요구 사항 하나를 없앨 뿐입니다. 계약 도서, 건축 법규, 기술자의 권한에서는 아무것도 없애지 않습니다
• 강절 골조 볼트의 50퍼센트, 또는 그보다 크다면 제조사의 수: 인양 장비를 풀기 전에
• Subpart는 torque, snug, washer, pretension을 한 번도 말하지 않으며, wrench-tight도 정의하지 않습니다. 조임 정도는 도면에 날인한 기술자에게 맡겨집니다
• 300파운드 검토에는 로드만이 아니라 용접부와 기초가 포함됩니다

포럼의 질문자는 실무에서 흔히 무엇을 받아들이는지 물었고, 그것은 정당한 질문이지만 우리는 그의 건물에 대해 답할 자격이 없습니다. 대신 표준이 주는 것은 의견보다 낫습니다. 누가 결정을 내리는지, 누구에게 알려야 하는지, 누군가 올라가기 전에 무엇이 잡고 있어야 하는지를 말해 줍니다. 금속 건물의 경우 그 셋 중 둘은 다른 곳에서 말합니다.

같은 공개 인터페이스에는 다른 산업의 규칙도 있는데, 더 나아가 설치 후 볼트가 얼마나 잃어도 되는지 숫자를 정합니다. 지정 최소값의 70퍼센트, 판이 목재에 닿는 곳에서는 50퍼센트입니다.

이 글은 여섯 단계 중 하나에만 해당하지 않습니다. 여러 단계를 아우르거나 조립 후에 나타나는 문제입니다. 관련 결정은 영어 글 Specifying a screw에서 설명합니다.

자주 묻는 질문

크레인이 하중을 풀기 전에 접합부에 볼트가 몇 개 있어야 합니까?

최종 설치 중인 웨브가 꽉 찬 구조 부재에 대해 29 CFR 1926.756(a)(1)은 접합부마다 최소 두 개의 볼트를 요구합니다. 볼트는 세우기 도면에 표시된 것과 같은 크기와 강도여야 하며, wrench-tight로 조이거나 프로젝트 담당 구조 기술자가 지정한 동등한 방법으로 조여야 합니다. 대각 가새로 쓰는 웨브가 꽉 찬 부재는 같은 조건으로 접합부마다 최소 한 개의 볼트가 필요합니다.

기둥에는 앵커 로드가 몇 개 필요합니까?

최소 네 개입니다. 1926.755(a)(1)절이 기둥 일반에 대해 이를 정하고, 1926.758(b)절이 시스템 설계 금속 건물에 대해 다시 정합니다. 금속 건물은 그 밖의 점에서는 1926.755의 적용을 받지 않습니다.

앵커 로드를 현장에서 변경할 수 있습니까?

1926.755(b)(1)절은 앵커 로드를 프로젝트 담당 구조 기술자의 승인 없이 보수, 교체 또는 현장 변경해서는 안 된다고 하며, 1926.755(b)(2)절은 총괄 시공자가 그 기둥을 세우기 전에 철골 세우기 업체에 서면으로 통지하도록 요구합니다. 이 절 전체가 시스템 설계 금속 건물에는 적용되지 않는다는 점에 유의하십시오.

그 규칙은 사전 설계 금속 건물에도 적용됩니까?

1926.758(a)절은 Subpart의 모든 요구 사항이 시스템 설계 금속 건물에 적용되되 1926.755와 1926.757은 제외된다고 합니다. 따라서 두 앵커 로드 변경 조항을 포함한 기둥 정착 절이 제외됩니다. 다시 명시되는 것은 로드 네 개라는 최소값뿐입니다. 이것은 연방 안전 요구 사항 하나를 없앨 뿐 다른 것은 없애지 않습니다. 계약 도서, 건축 법규, 날인된 기초 설계는 여전히 적용됩니다.

표준은 어떤 토크를 요구합니까?

요구하지 않습니다. torque라는 단어는 Subpart R 어디에도 나오지 않으며, snug, washer, pretension도 마찬가지입니다. 전문을 우리가 센 결과입니다. 표준은 접합부를 wrench-tight로 조이거나 프로젝트 담당 구조 기술자가 지정한 동등한 방법으로 조이도록 요구합니다.

wrench-tight는 무슨 뜻입니까?

표준은 말하지 않습니다. 이 단어는 네 번 나오며 정의 절인 1926.751은 이를 정의하지 않습니다. 네 번 중 두 번은 프로젝트 담당 구조 기술자가 지정한 동등한 방법을 허용하고, 나머지 두 번은 모두 접합 구멍을 공유하는 부재에 관한 것으로 동등한 방법을 제시하지 않습니다. 실무에서는 세우기 도면과 그것에 날인한 기술자가 정의를 정합니다.

300파운드 하중은 무엇에 관한 것입니까?

세우기 중 안정성 검토입니다. 기둥과 베이스 플레이트의 용접부 및 기둥 기초를 포함한 앵커 로드 조립체는 기둥 몸통 상단에서 기둥의 가장 바깥 면으로부터 각 방향으로 18인치 떨어진 위치에 작용하는 최소 300파운드의 편심 중력 하중에 저항해야 합니다. 우리의 계산으로 5,400파운드·인치, 즉 450파운드·피트입니다. 같은 문장이 1926.756(d)에서 기둥 이음에 적용됩니다.

이 표준이 어떤 크기의 볼트를 써야 하는지 알려 줍니까?

아닙니다. 이것은 미국 건설 현장의 작업장 안전 표준이지 설계 기준이 아닙니다. 크기와 강도의 문제가 나올 때마다 세우기 도면과 프로젝트 담당 구조 기술자에게 넘깁니다.

강절 골조는 다르게 다룹니까?

그렇습니다. 1926.758(c)절은 강절 골조 볼트의 50퍼센트 또는 그보다 크다면 제조사가 지정한 수를, 인양 장비를 풀기 전에 각 플랜지에 인접한 웨브 양쪽에 설치하고 조이도록 요구합니다. Subpart에서 유일한 백분율이며, 제조사의 숫자가 요구 사항을 높일 수 있는 유일한 곳입니다.

참고 자료

• 29 CFR part 1926 subpart R, Steel erection. 전자 연방 규정집(Electronic Code of Federal Regulations)에서 전문을 내려받음, 2026년 8월 27일 판
• 29 CFR 1926.755, Column anchorage
• 29 CFR 1926.756, Beams and columns
• 29 CFR 1926.758, Systems-engineered metal buildings
• r/StructuralEngineering, 잘못된 앵커 로드가 납품되어 누가 그것을 승인할 수 있는지 질문이 나온 곳

29 CFR part 1926의 Subpart R은 전자 연방 규정집의 버전 인터페이스를 통해 2026년 8월 27일 판으로 전문을 내려받았으며, 1926.755, 1926.756, 1926.758절과 1926.751절의 정의는 전부 읽었습니다. 이것은 건설 작업에 관한 미국의 산업 안전 표준입니다. 설계 기준이 아니며, 미국 밖의 현장을 구속하지 않고, 이 페이지의 어떤 내용도 작업장, 차량, 기계, 가구에 관한 규칙이 아닙니다. 이 사이트는 항공 승인에 관한 질문에서 쓴 것과 같은 경로로 eCFR에 접근했습니다. 문서와 주제는 다르며 그 페이지의 내용은 여기서 되풀이하지 않습니다. 다음은 표준의 서술이 아니라 우리가 직접 검색하고 센 결과입니다. wrench-tight가 Subpart에 네 번 나오고 wrench tight, snug, torque, washer, pretension은 한 번도 나오지 않는다는 것, 그 네 번이 Subpart의 11개 절 중 두 개에 있다는 것, 그중 두 번에는 담당 구조 기술자의 동등 조항이 붙고 두 번에는 붙지 않는다는 것, 최소 개수의 사다리를 한 목록으로 모은 것, 그리고 18인치에서 300파운드가 5,400파운드·인치 또는 450파운드·피트라는 계산입니다. 1926.758(a)의 면제는 시스템 설계 금속 건물에서 연방 안전 요구 사항 하나를 없앱니다. 계약 도서, 프로젝트가 허가받은 건축 법규, 제조사의 세우기 도면, 기초 도면에 날인한 기술자의 권한은 없애지 않으며, 앵커 로드를 바꿔도 된다는 허가로 읽어서는 안 됩니다. 포럼 글에 설명된 대체에 대해 어떤 의견도 내지 않고, 어떤 종류의 정착 설계 조언도 하지 않으며, 공급업체나 제조사를 거명하지 않습니다. 그 글에서 언급된 로드 재료 표준은 읽지 않았고, 실제로 이 질문을 규정할 콘크리트 정착 사양이나 강구조 설계 사양도 읽지 않았습니다. 1926.753, 1926.754, 1926.757절과 추락 방지, 낙하물, 교육에 관한 절은 검색만 하고 분석하지 않았으며, 거기서 인용한 내용은 없습니다. 포럼 글만 읽었고 답글은 읽지 않았으며, 이 페이지에는 포럼 사용자 이름이 나오지 않습니다. 설계 사양서에서 snug-tight 조임이 무엇을 뜻하는지는 앞선 페이지에서 다루며, 그것은 다른 문서의 다른 단어이고 여기서 둘을 같다고 보지 않습니다.
