インパクトレンチの「強」「弱」はトルクの目盛ではありません：打撃の強さが摩擦を変えるのは締付け前半だけ

質問と回答にあった手順

質問者の悩みは、弱では足りず、強では多すぎる気がするのに、二つの段を比べる数字がないことでした。 回答は経験にもとづいています。18V の充電式インパクトドライバーは最大でも少し弱く、同じ 18V のインパクトレンチは少し強い、 エアインパクトのダブルハンマーなら 5 段の 2 で弱く 3 で少し強い、最後は十字レンチで確認する、という回答がありました。 別の回答者は、自社では弱で「タタタン」と打って約 80 N·m、「タタタタタン」で 90～110 N·m くらいだが、エア圧でかなり変わると書いています。 ほかの回答者も、インパクトのあとに手やトルクレンチで締めるか確かめています。ナットが軽く当たるまでをインパクトで、本締めは手動、と明言した回答もありました。

六件に共通するのは、段だけで最終トルクを決めず、最後は手かトルクレンチで確かめている点です。 当サイトの目盛はトルクではないで取り上げた ISO 5393 は、連続的にトルクを加える動力工具のばらつきを測る規格で、 適用範囲からインパクトレンチとインパルスレンチを明示的に除外しています。 この記事はその空白を扱います。打撃のたびにねじ部と座面の摩擦がどう変わり、段がどの区間に効いているのかです。

インパクト締付けではトルクと軸力が対応しない理由

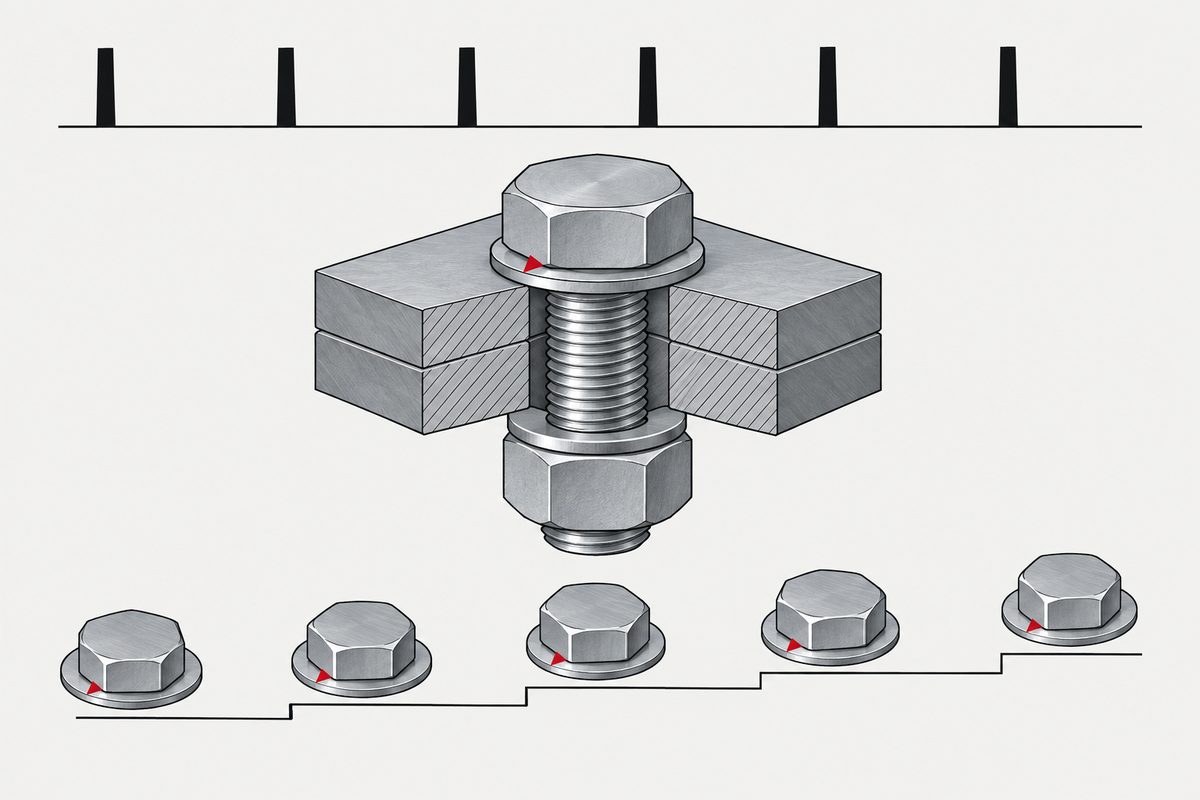

連続締付けでは、トルク・回転角・軸力が一緒に上がるので、ある軸力の点で摩擦係数を測れます（連続締付けの摩擦試験は 0.75 FP で測ります）。 インパクトレンチは違います。論文第 1 節によれば、ボルトは一打ごとに数度回って止まり、次の打撃で静摩擦をもう一度越えなければなりません。 そのため、ある瞬間の軸力と同じ瞬間のトルクには直接の対応がありません。 この試験の工具では打撃パルスが最長 0.5 ms で、打撃と打撃の間には入力トルクがゼロの休止があります。

論文は同じ節で、インパクト締付けのねじ部摩擦係数は連続締付けより最大 70% 高くなりうるという先行研究を引いています。これは引用で、本論文の測定ではありません。 また、締付けトルクの約 80% は摩擦に消費されるとも書いており、摩擦の変化が同じ打撃で得られる軸力を左右します。 VDI 2230 ではインパクトレンチの締付け係数がトルク制御工具より大きく、重要な締結部ではインパクト締付けが認められない場合があります （係数表はあなたの締付け方法は、予荷重をどれだけ外すかを参照）。 この表が示すのは結果で、この試験は原因のうち摩擦の部分を見ています。

試験の方法

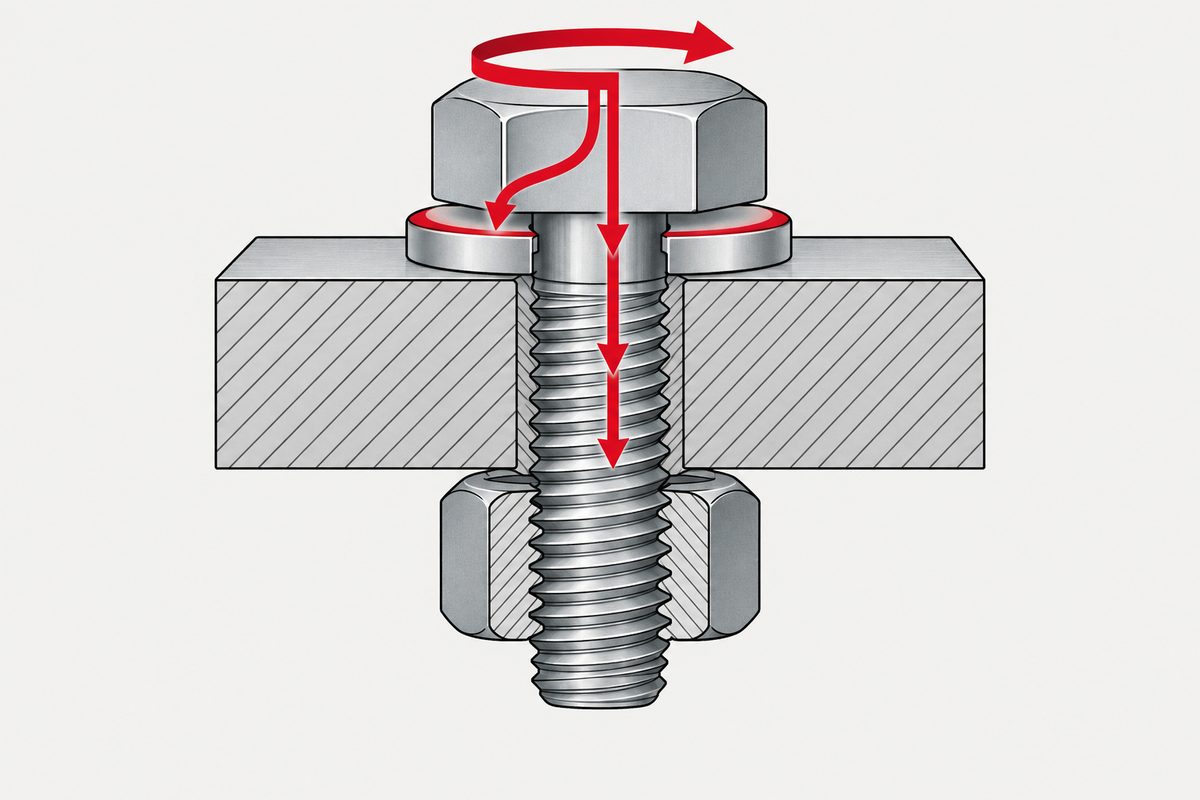

試験装置は同軸の二本の測定軸からなり、内側の中実軸がナットにつながってねじ部トルクを、外側の中空軸が座面につながって座面トルクを測ります。 間のロードセルが軸力を測ります。サンプリングは 1 MHz で、打撃ごとにトルクのピークを取り、 ISO 16047 の関係式でピーク値と打撃直前の軸力から、ねじ部と座面の「動摩擦係数」を算出しています。 インパクトレンチには自動トリガーが追加され、トリガーは全開、目標軸力で自動停止します。作業者の保持の影響を減らすためです。

M10 には二つの特別な扱いがあります。8.8 ではこの工具で塑性変形するため 12.9 を使い、段 2 の打撃は小さいボルトを損傷・破断させうるため段 1 だけで試験しています。 停止軸力を FP に対する比で表すと三サイズとも 0.78～0.80 で（当サイトの計算）、評価は 0.75 FP までです。

結果：段・ソケット・呼び径がそれぞれ効く区間

一つ目の結果は質問者の感覚に答えるものです。打撃の強い段 2 では締付け前半のねじ部摩擦が低くなりますが、0.70 FP では段の差は有意でなくなり、座面ではもっと早く 0.30 FP 以上で差が見えなくなります。 著者が挙げる可能な説明は、強い打撃のほうが静摩擦を越えやすく、スティックスリップが減るというものです。軸力が上がると接触面の垂直力が大きくなり、打撃エネルギーの相対的な効果は小さくなります。 著者の結論は控えめで、工具の設定は締付け初期の挙動に影響するが、最終的な軸力のばらつきへの影響は締付け戦略によっては限られる、としています。

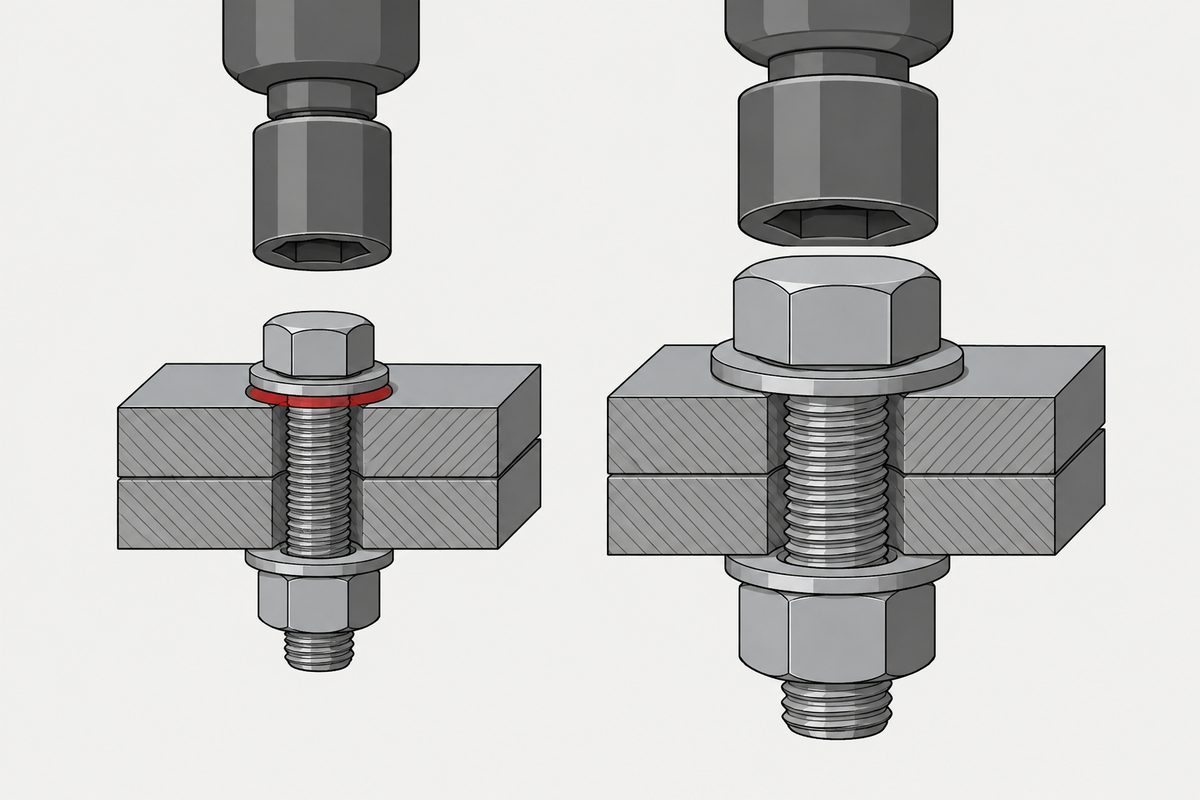

二つ目は呼び径です。三サイズはどの組合せでも差があり、ボルトが小さいほどねじ部・座面ともに摩擦係数が高く、ばらつきも大きくなりました。 著者が挙げる可能な原因は三つです。大きいボルトは目標軸力までの打撃回数と総回転角が大きく、接触面のならしが進む。M10 の 12.9 は硬く、回転角が小さく時間も短いのでならしが進みにくい可能性がある。M10 では座面荷重が外周寄りにかかっていた。 これは著者の解釈で、表面変化を直接測ったものではありません。締付け前後の表面変化は今後の表面分析で確かめる、と著者自身が書いています。

三つ目は座面です。座面摩擦はねじ部摩擦より常に高く、ばらつきも大きく、M10 で最も顕著でした。 統計にも表れており、150 群のうち正規分布とみなせたのはねじ部摩擦で 91%、座面摩擦で 48% でした。 論文は、インパクト締付けでは座面の当たりが不均一になるためと推測しています。

本文には摩擦係数の数値は書かれておらず、箱ひげ図にしかないため、この記事では μ の値を示しません。 打撃中に接触面が離れた兆候も検出されなかったと報告されています。

現場での使い方

この試験は締付け中のトルクと軸力を測っていますが、毎回あらかじめ決めた軸力で自動停止しており、比べたのは摩擦で、各段が自ら止まったときの最終トルクではありません。 以下は当サイトが結果を現場に当てはめた提案で、Kretschmer らの試験結論ではなく、メーカーや作業標準に代わるものでもありません。どの結果にもとづくかを添えています。

• 段で締付けトルクを合わせようとしないでください。 試験装置は軸力を測って停止しますが、現場のインパクトレンチにはその信号がありません。段は打撃数とパルス上限を同時に変えます。どこで止まるかは、当サイトの推論では打撃時間やトリガーを離すタイミングにも左右されますが、この試験では測っていません。 知恵袋の回答にあった「タタタン」と「タタタタタン」の差、エア圧による違いも同じ方向の現場経験です。
• 締付けトルクが指定された締結部は、インパクトは着座まで、最後はトルクレンチで。 これは知恵袋の回答と試験結果から当サイトが整理した手順で、論文はこの工法を検証していません。段による摩擦の差は 0.70 FP で有意でなくなりますが、 打撃が表面のならしを通じて後のトルクレンチ作業に影響するかは測られていません。後半のトルクは連続的に力を加える工具で与えます。 順序は逆にできません（当サイトの説明）。打ち過ぎたナットにトルクレンチをかけても、すぐ設定値に達するだけで、どれだけ超えているかは読めません。
• 工具の容量はボルトの呼び径に合わせてください（当サイトの提案）。 この試験は 1000 N·m 級の工具一機種だけで、M10 は 8.8 では塑性変形し、段 2 では破断しうるため、12.9・段 1 に限られました。M10 は摩擦も最も高くばらつきました。打撃回数をそろえた軸力の比較はしていませんが、摩擦のばらつきは軸力が読みにくくなる原因の一つです（当サイトの推論）。
• ロングソケット自体はねじ部摩擦の問題ではありません。 ソケット長さはどの軸力水準でもねじ部摩擦に有意な影響を与えませんでした。ただし測ったのは摩擦だけで、ソケットが打撃エネルギーの伝達に与える影響は測っていません。
• 座面の摩擦はねじ部より高く、ばらつきます。 論文は座面の当たりの不均一を原因と推測しています。座面の平面度、座金の統一、塗装やかえりの有無は個別に試験されていませんが、当サイトは点検項目に入れることを勧めます （摩擦条件と締付けトルクの関係は一つのトルク値は、ある摩擦条件の組を前提にしています）。
• 軸力管理が必要な締結部は、インパクト締付けが許されるかを先に確認してください。 論文は VDI 2230 第 3 部の草案を引き、重要な締結部ではインパクト締付けが認められない場合があるとしています。こうした締結部では、図面や作業標準に締付け方法を明記することを当サイトは勧めます。

この記事から言えないこと

試験は M10・M16・M20 の無潤滑・黒の六角ボルトに平座金、差込角 1/2" の産業用インパクトレンチを組み合わせ、試験装置上で自動トリガー・軸力停止で行われました。 1/4" のインパクトドライバーで M3～M6 の小ねじを締める場合や、テーパ座のホイールナットとは条件が違います。 亜鉛めっき品、給油品、再使用品は試験されておらず、各ボルトの締付けは一回だけです（再締付けでは摩擦が高くなると著者は予想していますが、測定はしていません）。

締付け中のトルクと軸力は測っていますが、毎回あらかじめ決めた軸力で自動停止しており、強・弱それぞれが自ら止まったときに何 N·m、何 kN になるかは比べていません。したがって「強で締め過ぎになるか」には答えられず、ホイールナットのトルク値も示しません。 小さいボルトほど摩擦が高いという結果では、M10 だけ強度区分も違う（12.9 と 8.8）ため、呼び径と硬さの影響をこのデータでは分けられません。 「インパクト締付けのねじ部摩擦は連続締付けより最大 70% 高い」は論文が引用した先行研究で、本論文の測定ではありません。

M10 は段 1 だけなので、段の比較は実質 M16 と M20 によるものです。ボルト・ナット・座金は呼び径ごとに一ロットで、ロット差は評価できません。 二つの段は打撃数とパルス上限を同時に変えているため、どちらが差を生んだかは分けられません。トリガー全開・軸力で自動停止という条件は、人が止めるタイミングを決める現場にそのまま当てはまりません。 接触面の分離が検出されなかったことは、どの条件でも分離しないことの証明ではありません。ソケットの結果は試験したショートとロングに限られ、エクステンションやユニバーサルジョイントには広げられません。

この記事は六つの手順のどれか一つには収まりません。手順をまたいで出てくるか、組み付けたあとに出てくる話です。ここに行き着く判断がどこで下されているかはねじの決め方にまとめてあります。

よくある質問

インパクトレンチの「強」で締めると必ず締め過ぎになりますか？

この試験はその問いに答えていません。Kretschmer ほか（2026）が測ったのは摩擦係数で、段 2（強）がねじ部摩擦を下げたのは 0.65 FP 以下だけ、0.70 FP では有意差がありませんでした。試験装置は軸力で自動停止しており、各段が自ら止まったときのトルクや軸力は比べていません。現場の工具にはこの停止信号もありません。

インパクトレンチはトルクレンチの代わりになりますか？

締付けトルクが指定された締結部では代わりになりません。一打ごとに数度回って止まり、次の打撃で静摩擦を越え直すため、ある瞬間のトルクと軸力が対応しません。知恵袋のこの質問への六件の回答は、いずれもインパクトのあとに手かトルクレンチで確かめるものでした。当サイトは、インパクトは着座まで、トルクレンチで規定値まで締める順序を勧めます。逆にすると超過分は読めません。

ロングソケットを使うと締付けが緩くなりますか？

摩擦については、この試験では影響が見えませんでした。ソケット長さはねじ部摩擦にどの水準でも有意でなく、座面摩擦には 0.70～0.75 FP で小さな有意差があっただけです。打撃エネルギーの伝達への影響は測られていません。

小さいボルトをインパクトで締めると管理しにくいのはなぜですか？

この試験では M10 のねじ部・座面摩擦係数が M16・M20 より高く、ばらつきも大きくなりました。M10 は 12.9・段 1 に限られ、8.8 では塑性変形、段 2 では破断のおそれがありました。論文は、目標までの回転角と打撃回数が少なく接触面のならしが進まないためと推測しています。

参考資料

• Kretschmer, Doellken, Haberkern, Frank, Leitenberger, Albers, Matthiesen（2026）— Frictional behavior of bolted joints during impact tightening, Discover Applied Sciences 8:152（オープンアクセス、CC BY 4.0）
• Yahoo!知恵袋（2022-04-16）— ホイールナットを閉める際にインパクトレンチの弱ではトルク足らないですかね？
• ISO 16047　Fasteners — Torque/clamp force testing（摩擦係数算出の関係式）
• ISO 898-1　Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1（試験軸力 FP の根拠）
• 目盛はトルクではない — ISO 5393 は連続締付け工具が対象で、インパクトは適用外
• あなたの締付け方法は、予荷重をどれだけ外すか — VDI 2230 の締付け係数

論文は全文を当サイトで読み、試験条件、段の仕様、有意となった区間と p 値は原文第 2・3 節と表 1～表 3 のとおりです。停止軸力が FP の 0.78～0.80 にあたること、総試験数 200 回は当サイトの計算です。本文に摩擦係数の数値はないため引用していません。原文には内部の不一致が数か所あります（ボルト硬さの範囲が 12.9 を含まない、座金硬さが本文と表 2 で異なる、第 3.2 節で座面の図をねじ部と記述）が、この記事で引いた数値には影響しません。質問と六件の回答は元のページで読みました。
