カラーボックスを組み直したらねじが効かない：パーティクルボードでは太い木ねじより長い木ねじが効きます

質問：引越しでカラーボックスを解体すると強度は落ちるか

質問は Yahoo!知恵袋の「家具、インテリア」カテゴリで、ページの日時は 2018-12-23 の未明です。 引越しのためアイリスオーヤマのカラーボックスを解体し、組み立て直すつもりだが、やはり強度は落ちるか、という内容です。 回答は 1 件で、テキストで読めたのは冒頭の「解体時がポイント」の一文だけでした。続きは読めていないため、要約しません。

同じ趣旨の質問が 2013 年 9 月にもあり、閲覧は 6,505 回です。ベストアンサーは、カラーボックスは一枚板ではなくパーティクルボードで、 材質がもろく、何回も組み直すと木ねじが効かなくなる、その場合は 2cm ほど長い木ねじに替えて締め直せばしっかり組める、というものでした。 もう一つの回答は、ねじ式なら平気だが、だぼを接着剤で留めるタイプは外せず、叩き出すと板が割れる、と補っています。

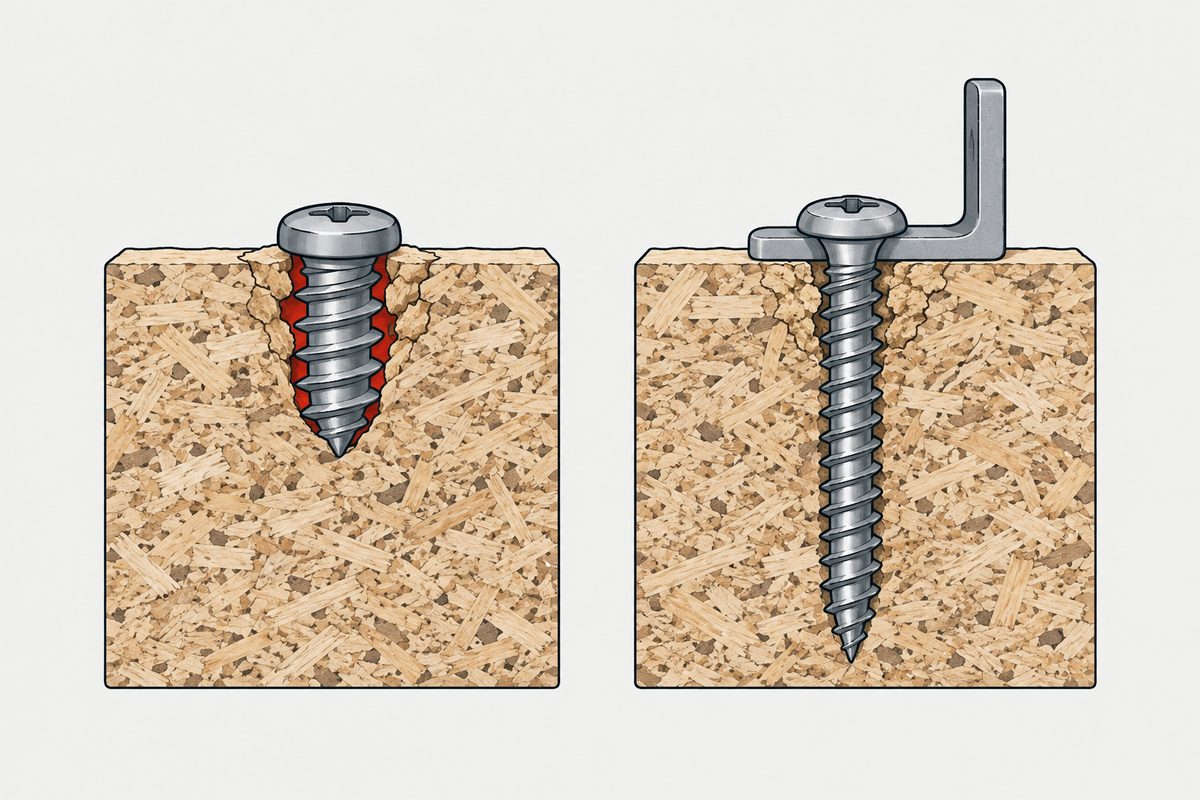

「長い木ねじに替える」は経験のある人の答えですが、理由はどちらのページにも書かれていません。 穴がばかになったら一回り太いねじで埋めたくなるのが普通です。このページでは、パーティクルボードで太さと長さのどちらが効くのか、どれだけ効くのかを扱います。

二つの論文が測ったもの

最後の行を先に確認しておきます。質問は「解体して組み直す」ことですが、二つの論文が測ったのはいずれも新たに組んだ接合部です。 藤元・森の繰返し曲げ試験は、同じ接合部に曲げ荷重を繰り返し加える疲労試験で、手順に木ねじを抜いて締め直す工程はありません。 したがって、このページで答えられるのは「長くするか太くするか」であり、「何回組み直すと効かなくなるか」ではありません。

3 層構造：木ねじは最も密度の低い層に効いている

藤元・森の第 1 部で使った板は全体の比重が 0.71 ですが、表面層は 0.97、内層は 0.57 です。

論文の第 2 部の L 字型接合部は、側板の板面から棚板の端面（木口）へ木ねじをねじ込む形です。家具がこの方法で組まれていれば、条件は同じです。 厚さ 20 mm の板の端面からねじ込むと、幾何的にはねじ部の大半が内層に入り、表面層は両側にあると考えられます（当サイトの推論で、論文はねじ部がどの層にあるかを記述していません）。 論文の引抜き抵抗の実験式でも、端面からの引抜きには内層の比重 0.57、板面からの引抜きには全体の 0.71 を使っています。

L 字型接合部の破壊も内層で起きています。木ねじのみ、ねじ込み式ナット D タイプ、JRN タイプのいずれも、棚板の内層から割れる破壊形態でした。 著者らは、木ねじによる L 字型接合部の破壊荷重は木ねじの長さに影響され、パーティクルボードの内部結合力に支配されると結論しています。

長くするか太くするか：トルクはどちらも上がり、引抜き抵抗は片方だけが追いつく

論文 2.3 節は端面ねじ込みの結果を二つに分けています。径を一定にしてねじ込み深さを増すと、ねじ込みトルクと引抜き抵抗はともに増加し、両者には高い相関があります。 深さを一定にして径を増すと、トルクは増加しますが、引抜き抵抗の増加は比較的少なくなります。板面からねじ込んだ場合も同じ傾向でした。

著者らの考察では、径が大きくなると円筒部と板の接触面積、および接触面からねじ中心までの距離が増え、トルクは指数的に増加します。 一方、径が大きくなると単位ねじ込み深さ当たりのねじ山数が減るため、引抜き抵抗は対数的にしか増加しません。 より大きな引抜き抵抗が必要なとき、径を増やしてもトルクが大きくなって作業能率が落ちるだけで、ねじ込み深さを深くする方が効果的だと述べています。

試算には論文の実験式を使いました。端面からの引抜き抵抗 Re ＝ Ke·D^1/2·(L − D/3)·SG²、Ke ＝ 285 − 500(α − 0.50)² で、 D と L は cm、α は案内孔径比、SG は内層の 0.57 です。長さは 1 乗、径は 1/2 乗で効き、しかも径が大きいほど先端テーパー分（D/3）の差し引きが大きくなります。

4.5×50 を基準にすると、径はそのままで 63 mm にした場合、トルクは 44 から 55 kgf·cm（+25%）、試算の引抜き抵抗は +46% です。 長さはそのままで 5.1 mm にした場合、トルクは 44 から 56 kgf·cm（+27%）、試算の引抜き抵抗は +4% にとどまります。 締める手間はほぼ同じで、試算の増加率は約 10 倍違います（46% と 4%）。試算値そのものでは約 245 kgf と 175 kgf です。

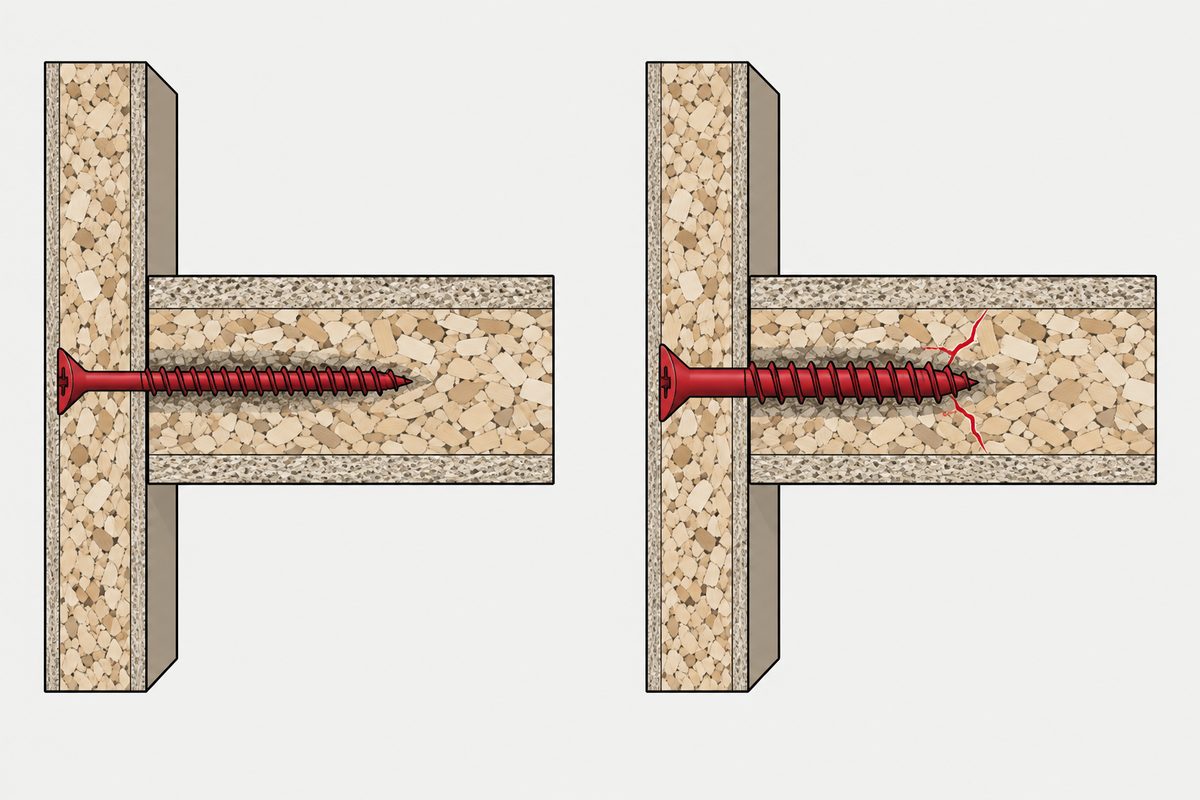

太くしすぎると先に木口が割れる

6.2 mm を試算に入れていないのは、論文が係数の回帰から除外しているためです。著者らは、6.2 mm の木ねじはねじ込み時にボードが破壊し、極端な強度低下を示したと書いています。 何本が壊れたかは報告されておらず、厚さ 20 mm の木口でどの径からが限界かも示されていません。確かなのは、この 6.2×50 の試験体でねじ込み時にボードが破壊したことです。

L 字型接合部の結果も同じ向きです。Fig. 14 では、板厚が一定のため、木ねじの径が大きくなるほど棚板の端面が割れやすく、破壊荷重は減少する傾向を示しました。 一方、角剛性は径とともに対数的に増加します。太い木ねじは曲がりにくいためです。太くすると接合部は硬くなりますが、壊れにくくなるとは限りません。

長くすれば際限なく効くわけでもありません。4.5 mm の木ねじ 3 本では、破壊荷重はねじ込み深さとともに対数的に増加し、深いほど増え方が小さくなります。 角剛性は深さ 30 mm で最大となり、43 mm ではかえって低くなりました。深くねじ込むほど棚板端面付近での木ねじの変形が大きくなり、端面の割れも大きくなる、というのが著者らの説明です。

本数にも上限があります。幅 90 mm の試験体では 3 本のときに破壊荷重が最大で、それ以上は間隔が狭くなり、内部結合力が下がって棚板端面が割れやすくなるため、逆に減少しました。角剛性は本数とともに直線的に増加するので、「3 本」は破壊荷重が最大になる本数にすぎません。 間隔は 1.5 cm と狭い場合にやや低い値を示したほかは、結果にほとんど影響しませんでした。

案内孔（下穴）：径比 0.6～0.7

論文 2.1 節では、案内孔の直径と木ねじの呼び径の比を「案内孔径比」と呼んでいます。案内孔が深いときは、径比が 0.6～0.7 を超えるとトルクも引抜き抵抗も急激に減少し、 浅いときは径比の影響はあまり見られません。引抜き抵抗が最大になる径比は各寸法ともおよそ 0.45～0.65 で、式 (3) の頂点は 0.5 です。

ただし著者らは、径比 0.5 ではトルクが大きくねじ込みにくいため、実際には 0.6～0.7 が効果的だとしています。第 2 部の L 字型接合部もこの範囲で作られています。

これはパーティクルボード端面の値です。無垢材の下穴は測り方が異なり、Wood Handbook では樹種ごとに谷径から決めています。 下穴の規則は樹種を名指しし、谷径から測る、 および下穴はどれだけ開けるか：決めているのはねじの外径ではありませんを参照してください。

偏心金具の家具：力は木ねじにかかっているとは限らない

組立て家具には、木ねじで木口に直接留めるもののほかに、偏心金具（カムロック）とだぼで組むものもあります。 Janíková ら（2025）は厚さ 18 mm の 3 層パーティクルボードで L 字型のコーナー接合部を作り、こうした金具の曲げモーメント容量を比較しました。

7 種すべてで引張側の値が圧縮側より低くなっています。壊れ方は種類ごとに異なり、D と F は板にねじ込んだユーロねじが抜け出す方向に動いて周囲の板材が損傷し、表面層が割れました。 E はインサートナットが抜け出す方向に動き、穴の周囲の損傷はわずかでした。C は板材が壊れず、2 枚がそのまま離れました。 C はメーカーが接着剤を推奨していますが、接着すると分解できなくなるため、業界での一般的な使い方に合わせて接着していません。偏心金具 4 種のだぼも接着していません。

論文は考察で Kasal ら（2008）を引用し、4×50 mm の木ねじ 3 本で組んだ L 字型接合部が約 45 N·m で、G に近いと述べています。 これは孫引きで条件も異なるため、桁の目安にとどめます。この論文も分解・再組立てのサイクル試験は行っておらず、著者らは繰返し荷重を今後の課題に挙げています。

実際の手順

まず家具の接合方式を確認します。側板から棚板の木口へ木ねじを直接ねじ込んでいるものは 1～4、偏心金具とだぼで組んでいるものは 5 を見てください。1・2 の組み直しの手順と 5 は、論文をもとに当サイトが整理したもので、論文では検証されていません。

1. 解体前に、各ねじと穴の横に印を付け、元のねじを元の穴に戻します。締め直すときは元のねじ山に沿って回し入れ、着座したら止めます。電動ドライバでクラッチが滑るまで回し続けないでください。
2. 穴が空回りするようになったら、まず同じ呼び径で長い木ねじを試します。論文は新しい試験体で、太くするより深くする方が効果的なことを示しており、論文式による当サイトの試算では、4.5 mm を 50 mm から 63 mm にすると引抜き抵抗は +46% です。空回りした古い穴でどこまで戻るかは試験されていません。長さの上限は自分で測ってください（当サイトの注意）。板面側は側板の厚さを、木口側は棚板の反対面や表面層から突き出さないことを確認します。
3. 太くするのは第一候補ではありません。論文の新しい試験体では、同じ長さで太くするとトルクは上がり、引抜き抵抗の増加は少なく、6.2×50 では厚さ 20 mm の板の木口がねじ込み時に壊れました。古い穴で一回り太くした場合の効果は試験されていません。
4. 新しく下穴を開けるときは、呼び径の 0.6～0.7 倍にします。同じ辺に本数を足し続けないでください。論文の幅 90 mm の試験体では 3 本のとき破壊荷重が最大で、それ以上はかえって棚板端面が割れやすくなりました（角剛性は本数とともに増加）。
5. 偏心金具とだぼの家具では、Janíková らの試験で、ユーロねじを使う D・F タイプはユーロねじが抜け出す方向に動き、周囲の表面層が割れました。その損傷は木ねじの箇所ではないので、長い木ねじに替えても対処にならない、というのが当サイトの推論です。論文はこの補修を比較していません。
6. 頻繁に分解する予定の家具は、ねじ込み式ナット（インサートナット）と小ねじの組合せも検討できます。藤元・森の静的試験では、ねじ込み式ナット 2 個の角剛性が木ねじ 3 本より高く、圧入式の A タイプは圧入時に板を傷め、強度・剛性とも極端に低い値でした。論文は分解の繰返しによる耐久性を試験しておらず、比べたのもこれらの製品だけなので、これは当サイトが結果から読み取った傾向で、検証された結論ではありません。
7. 今後分解しないなら、木ねじと接着剤の併用も選択肢です。論文の新しい接合部では併用で強度・剛性とも向上し、強度はエポキシ樹脂で最も大きく上がりました。古い穴での効果は試験されておらず、その代わり分解はできなくなります。

長いねじに替えても効かない場合に何かを詰めることについては ボルトが空回りする穴に、何を詰めれば効くのかを、 ねじ側とめねじ側のどちらが壊れたかの見分け方はねじがなめた：壊れたのはどちら側かを、 ハンドブックに「壊れた穴」の項目がない理由はすでに壊れた穴の項目は無いを、 外したねじの再使用については外したねじは再使用できるか：これは三つの問いですを参照してください。

このページで出せない結論

二つの論文はいずれも「分解して同じ穴にねじ込み直す」試験をしていません。何回の組み直しで効かなくなるか、1 回ごとにどれだけ落ちるか、元の穴に長い木ねじを入れると新しい穴の何割まで戻るかは、このページには数値がありません。 「長い木ねじは古い穴の先にある新しい内層に効く」というのは論文の結果から導いた妥当な説明で、測定されたものではありません。 藤元・森の繰返し曲げは荷重の疲労であって分解ではなく、引抜き抵抗の試算は論文の実験式による 1 本当たりの計算値で、実測ではありません。対象も 4.5～5.1 mm の範囲です。 板は 1983 年当時の市販の 20 mm 板で、厚さや密度分布が異なる板にそのまま当てはめることはできません。Table 4 のトルクと引抜き抵抗の試算も同じ板によるものではありません（上の注記を参照）。 アイリスオーヤマのカラーボックスの板材、木ねじ寸法、接合方式は仕様を確認できていないため、推定しません。 「2cm 長く」は知恵袋の回答者の経験値で、論文の数値ではありません。 Janíková らの圧縮・引張は論文の荷重条件の呼び名であり、当サイトはそれをコーナーが開く・閉じるどちらの向きに当たるかまでは対応付けていません。

この記事は手順 1、相手材を扱います。全体の順序は相手材、ねじ、頭部、駆動部、表面処理、書類で、これを崩すと微調整ではなく手直しになる理由はねじの決め方にあります。

よくある質問

カラーボックスを解体して組み直すと強度は落ちますか？

調べた二つのパーティクルボードの論文はどちらも分解・再組立てを試験していないため、「どれだけ落ちるか」の数値はありません。わかっているのは、カラーボックスの多くはパーティクルボードで、木ねじは木口から密度の低い内層に効いていることです（藤元・森 1983 の板は内層の比重 0.57、表面層 0.97）。当サイトとしては、組み直すときに元のねじを元のねじ山に沿って回し入れ、着座したら止めることを勧めます。内層のねじ山を崩さないための工夫ですが、効果は試験で確かめられていません。

パーティクルボードのねじ穴がばかになったら、太いねじと長いねじのどちらにすべきですか？

まず同じ呼び径で長いものを試します。藤元・森（1983）は 20 mm のパーティクルボード端面の新しい試験体で、径を一定にして長くすると引抜き抵抗はねじ込みトルクとともに増加し、長さを一定にして太くするとトルクは増えるが引抜き抵抗の増加は少ないことを示しました。論文の実験式で試算すると、4.5 mm を 50 mm から 63 mm にすると約 +46%、同じ 50 mm で 5.1 mm にすると約 +4% です。6.2 mm では 20 mm 板の木口がねじ込み時に壊れた例があります。古い穴で長くした場合にどこまで戻るかは試験されていません。

パーティクルボードに木ねじを打つときの下穴径は？

藤元・森（1983）では、引抜き抵抗が最大になる案内孔径比（案内孔径／呼び径）はおよそ 0.45～0.65 ですが、0.5 ではトルクが大きくねじ込みにくいため 0.6～0.7 を推奨しています。4.5 mm の木ねじなら約 2.7～3.2 mm で、論文では 3.0 mm を使っています。試験範囲は 4.5～6.2 mm で、それより細い木ねじのデータはありません。

頻繁に分解する家具にはどの接合方式がよいですか？

藤元・森（1983）の L 字型接合部では、ねじ込み式ナット 2 個で木ねじ 3 本より高い角剛性が得られ、圧入式は圧入時に板を傷めて極端に低い値でした。Janíková ら（2025）の偏心金具＋だぼの接合部は圧縮側の曲げモーメント容量が約 15～19 N·m、キャップ付きボルトの型で 47 N·m、接着剤なしの樹脂製 Tenso P-14 は 5 N·m でした。どちらも分解サイクルの試験はしていません。

参考資料

• 藤元嘉安・森稔（1983）— 木ねじによるパーティクルボードの接合性能、九州大學農學部學藝雜誌 38(1):45–57（九州大学学術情報リポジトリで公開）
• Janíková, N., Kořený, A., Gaff, M., Hlavatý, J.（2025）— Comparative Study on Strengths of Ready-to-Assemble and Eccentric Furniture Joint、Materials 18(9):2114（オープンアクセス、CC BY）
• 同論文の Europe PMC 全文（PMC12072453）
• Yahoo!知恵袋（2018-12-23）— アイリスオーヤマのカラーボックスを解体して再度組み立て（質問）
• Yahoo!知恵袋（2013-09-03）— カラーボックスや組み立て式の本棚を分解し再度組み立てても大丈夫か（質問と回答 2 件）
• JIS B 1112 十字穴付き木ねじ（論文で使われた木ねじの規格。当サイトは原文未読）
• 下穴の規則は樹種を名指しし、谷径から測る
• 下穴はどれだけ開けるか：決めているのはねじの外径ではありません
• すでに壊れた穴の項目は無い
• ボルトが空回りする穴に、何を詰めれば効くのか
• ねじがなめた：壊れたのはどちら側か
• 外したねじは再使用できるか：これは三つの問いです

藤元・森の全文 PDF は全ページを読み、板の比重、Table 1、Table 4、式 (1)(3)、各節の結論は原文どおりです。径を太くした場合について和文の結論と英文 Summary の記述が食い違っており、本稿は和文に従いました。引抜き抵抗の試算、kgf·cm から N·m への換算、+46%／+4%／+25%／+27%、案内孔径の換算は当サイトの計算です。Janíková らは Europe PMC の全文で読み、Table 2・3 は原文どおりです。知恵袋の 2 ページは当サイトがページ原文を読み、引用は要約または短い引用です。
