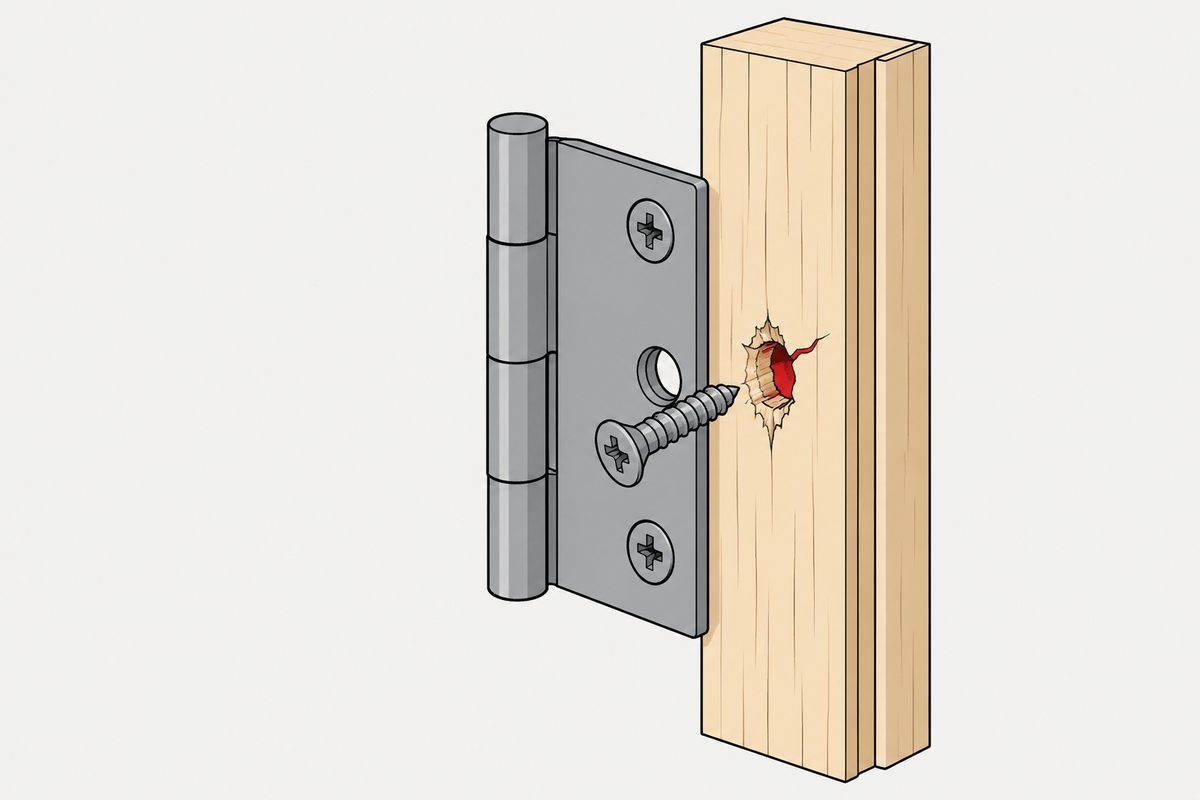

Das Referenzkapitel über Holzverbindungen hat keinen Eintrag für ein Loch, das bereits versagt hat

Diese Seite gibt keine Reparaturmethode für irgendjemandes Tür, Ständer oder Schrank an, und nichts aus dem später zitierten Luftfahrtdokument lässt sich auf Arbeiten im Haushalt übertragen. Berichtet wird, welche Dokumente einen Begriff für ein versagtes Befestigungsloch haben und wie dieser Begriff aussieht. Die Fragen stammen von einer öffentlichen Heimwerker-Fragenseite und wurden über deren offene Schnittstelle abgerufen, weil die Browserwerkzeuge, die diese Website sonst nutzt, erneut nicht verfügbar waren. Wir haben die Fragen gelesen, nicht die Antworten, und kein Benutzername erscheint hier.

Wovon das Referenzkapitel ausgeht

Das Kapitel über Verbindungsmittel im Holzhandbuch umfasst dreißig Seiten und ist gründlich. Es behandelt Nägel, Bolzennägel, Klammern, Stabdübel, Holzschrauben, Schlüsselschrauben und Bolzen, jeweils mit Beziehungen für Auszug und seitliche Belastung. Wir haben es vor einem Tag eingehend gelesen für das Paar von Auszugsgleichungen, die sich in einem Exponenten unterscheiden, und nichts davon wird hier wiederholt.

Was ihm fehlt, ist jede Vorstellung von einem zweiten Versuch. Nach unserer Zählung kommt das Wort repair darin nicht vor, ebenso wenig reuse, enlarged oder redriving. Jede Beziehung im Kapitel geht von einem Verbindungsmittel bestimmten Durchmessers aus, das bis zu einer bestimmten Tiefe in Holz einer bestimmten Rohdichte eingebracht wird. Das Loch ist eine Folge des Verbindungsmittels, kein Gegenstand mit Vorgeschichte.

Das ist kein Versehen. Dafür ist eine Werkstoffreferenz da. Es erklärt aber, warum die vier Fragen immer wieder gestellt werden: Der Zustand, den sie beschreiben, liegt außerhalb des Modells, das die technische Literatur verwendet. Ein Loch, das bereits belastet, ausgerissen und geleert wurde, ist keine kleinere Ausgabe eines frischen Lochs. Es ist ein anderer Gegenstand, und die Gleichungen haben keine Variable dafür.

Ein Dokument hat den Begriff

Das Vokabular gibt es anderswo. Im Advisory Circular für Inspektion und Reparatur von Luftfahrzeugen kommt nach unserer Zählung elongated achtzehnmal vor, bolt hole achtunddreißigmal, oversize fünfundzwanzigmal und bushing achtundzwanzigmal. Dieses Dokument ist genau für diese Lage geschrieben, denn Luftfahrzeuge werden instand gehalten statt ersetzt. Diese Website nutzt es zum sechsten Mal, und sein erstes Kapitel über Holzstrukturen haben die fünf vorherigen Nutzungen nicht berührt.

Sein Absatz über aufgeweitete Löcher ist kurz genug, um ihn vollständig zu zitieren, und lesenswert wegen dessen, was er nicht ist:

Das ist keine Lochreparatur. Es ist eine Entscheidung über das Bauteil. Der Regelfall ist, ein neues Holmstück einzuschäften oder den ganzen Holm zu ersetzen. Eine Reparatur kommt nur in Frage, wenn drei Bedingungen zugleich erfüllt sind: Die Aufweitung ist minimal, die Löcher dienen unkritischen Beschlägen, und jemand mit entsprechender Befugnis hat sie genehmigt.

Und die Reparatur verlegt das Loch

Die Abbildung auf derselben Seite, die zeigt, wie ein Vollholzholm geschäftet wird, trägt zwei Hinweise, die das Bild vervollständigen. Einer betrifft die Geometrie: eine Mindestlänge der Schäftung, ausgedrückt als Vielfaches der Bauteilabmessung, mit Verstärkungsplatten aus Sperrholz, demselben Werkstoff oder einem gleichwertigen oder höherwertigen Werkstoff, verklebt mit auf eine Neigung von fünf zu eins ausgezogenen Enden.

Der andere ist eine einzige Zeile quer über der Zeichnung: „KEIN BESCHLAG INNERHALB DIESER GRENZEN.“ (sinngemäß übersetzt)

Kein Beschlag heißt kein Verbindungsmittel, und kein Verbindungsmittel heißt kein Loch. Selbst wenn der Reparaturweg gewählt wird, ist das Ergebnis also kein wiederhergestelltes Loch an derselben Stelle. Dem reparierten Bereich ist ausdrücklich verboten, eines zu tragen. Das Loch kommt nicht zurück; die Struktur wird so umgeordnet, dass es dort nicht gebraucht wird.

Der unmittelbar folgende Absatz weist in dieselbe Richtung. Rippen dürfen ersetzt werden, und ein Halter darf eine anfertigen, aber nur nach einer vom Hersteller genehmigten Zeichnung oder anhand einer vorhandenen Originalrippe, mit ausreichendem Nachweis, dass sie original ist und dass sich alle Werkstoffe und Abmessungen bestimmen lassen. Im ganzen Kapitel ist die Antwort auf Schäden ein dokumentiertes neues Teil statt eines wiederhergestellten alten.

Warum das auch abseits der Luftfahrt wissenswert ist

Nicht weil ein Türband ein Holm wäre. Sondern wegen dessen, was die beiden Dokumente zusammen über die Form der Frage zeigen.

Niemand hat eine Festigkeitsbeziehung für ein repariertes Loch veröffentlicht. Die Werkstoffreferenz modelliert keines. Das Instandhaltungsdokument stellt keines wieder her; es ersetzt das Bauteil, und wo es eine Reparatur zulässt, verlangt es eine Genehmigung und verbietet dann ein Verbindungsmittel in der reparierten Länge. Zwischen beiden lautet die technische Position zu einem versagten Befestigungsloch: Es ist keine berechenbare Verbindung mehr.

Das ist nützlich zu wissen, bevor man unter den vielen Dingen wählt, die Leute stattdessen tun. Was auch immer getan wird, das Ergebnis ist nicht von den Gleichungen abgedeckt, die das Original abdeckten, und diese Gleichungen galten für gesundes Holz mit angegebener Dichte. Ein repariertes Loch hat eine andere örtliche Dichte, einen anderen Faserzustand und einen Klebstoff darin. Nichts davon ist eine Eingangsgröße, die die veröffentlichten Beziehungen annehmen.

Wir sagen nicht, dass solche Reparaturen nicht funktionieren. Viele funktionieren offensichtlich, weshalb die Fragen so viele Antworten haben. Wir sagen etwas Engeres und Überprüfbares: Kein Dokument, das wir gelesen haben, gibt ihnen eine Zahl.

Was geklärt ist und was nicht

• Das dreißigseitige Referenzkapitel über Holzverbindungen enthält kein Vorkommen von repair, reuse, enlarged oder redriving, nach unserer Zählung
• Seine Beziehungen beschreiben ein Verbindungsmittel, das in gesundes Holz eingebracht wird, mit dem Loch als Folge statt als Gegenstand mit Vorgeschichte
• Das Luftfahrt-Instandhaltungsdokument hat das Vokabular: elongated kommt achtzehnmal vor, bolt hole achtunddreißigmal
• Seine Regel für aufgeweitete Bolzenlöcher lautet, ein neues Stück einzuschäften oder das Bauteil ganz zu ersetzen
• Eine Reparatur hängt von drei Dingen zugleich ab: minimaler Aufweitung, unkritischen Beschlägen und einer Genehmigung durch Hersteller oder Behörde
• Die Schäftungszeichnung verbietet einen Beschlag innerhalb der geschäfteten Länge, die Reparatur gibt das Loch also nicht zurück
• Den Rest dieses Kapitels haben wir nicht gelesen, ebenso wenig die Abbildung an anderer Stelle des Dokuments, deren Titel die Reparatur aufgeweiteter oder abgenutzter Bolzenlöcher nennt; über ihren Inhalt wird daher nichts gesagt
• Nichts hier ist eine Reparaturmethode für den Haushalt, und nichts aus einer Strukturreparatur an Luftfahrzeugen lässt sich auf eine Tür, einen Ständer oder einen Schrank übertragen

Was bleibt, ist eine Art, das Problem zu fassen. Ein ausgerissenes Loch ist keine geschwächte Verbindung, die man wieder auffüllen kann; in den Dokumenten, die es überhaupt behandeln, ist es eine Verbindung, die das Modell verlassen hat. Das sagt niemandem, was als Nächstes zu tun ist, erklärt aber, warum keine Quelle es ihnen sagen wird.

Dieser Beitrag behandelt Schritt 1: Grundwerkstoff. Die vollständige Reihenfolge lautet Grundwerkstoff, Gewinde, Kopf, Antrieb, Oberfläche und Dokumentation. Warum eine andere Reihenfolge Nacharbeit verursacht, erläutert der englische Beitrag Specifying a screw.

Häufige Fragen

Sagt die Referenz über Holzverbindungen, wie man ein ausgerissenes Schraubloch repariert?

Nein. Nach unserer Zählung enthält das dreißigseitige Kapitel kein Vorkommen von repair, reuse, enlarged oder redriving. Seine Beziehungen gehen von einem Verbindungsmittel bestimmten Durchmessers aus, das bis zu einer bestimmten Tiefe in Holz einer bestimmten Rohdichte eingebracht wird, und das Loch ist eine Folge des Verbindungsmittels statt eines Gegenstands mit Vorgeschichte.

Gibt es ein Dokument, das ein aufgeweitetes Befestigungsloch behandelt?

Ja, ein Advisory Circular für Inspektion und Reparatur von Luftfahrzeugen. Sein Absatz über aufgeweitete Löcher in Holmen sagt, ein neues Holmstück einzuschäften oder den Holm ganz zu ersetzen, und lässt eine Reparatur nur zu, wenn die Aufweitung minimal ist, die Löcher unkritischen Beschlägen dienen und eine Genehmigung des Herstellers oder eines Vertreters der Behörde vorliegt.

Sagt das Luftfahrtdokument also, wie man das Loch instand setzt?

Nein. Es gibt eine Entscheidung über das Bauteil statt einer Methode für das Loch. Und wo der Weg der Schäftung gewählt wird, trägt die zugehörige Abbildung den Hinweis, dass innerhalb der geschäfteten Grenzen kein Beschlag sitzen darf; die reparierte Länge darf also überhaupt kein Verbindungsmittel tragen.

Kann ich diese Methode an einem Türband anwenden?

Nein, und diese Seite gibt keinerlei Reparaturmethode für den Haushalt an. Diese Anleitung gilt für hölzerne Luftfahrzeugstrukturen, setzt eine Genehmigung voraus, und nichts davon lässt sich auf eine Tür, einen Ständer oder einen Schrank übertragen.

Warum bekommen diese Fragen so viele Antworten?

Diese Seite analysiert die Antworten nicht; wir haben sie nicht gelesen. Sagen lässt sich, dass der Zustand außerhalb der veröffentlichten Beziehungen liegt: Ein Loch, das bereits belastet und ausgerissen wurde, ist keine kleinere Ausgabe eines frischen Lochs, und die Gleichungen haben keine Variable dafür.

Heißt das, gängige Reparaturen funktionieren nicht?

Nein, und das behaupten wir nicht. Die engere und überprüfbare Aussage lautet: Kein Dokument, das wir gelesen haben, gibt einem reparierten Loch eine Zahl.

Was würde sich am Holz ändern, wenn ein Loch repariert würde?

Das modelliert diese Seite nicht. Die veröffentlichten Auszugsbeziehungen nehmen Rohdichte, Durchmesser des Verbindungsmittels und Einbindetiefe als Eingangsgrößen, und ein repariertes Loch unterscheidet sich in örtlicher Dichte, Faserzustand und dem Vorhandensein eines Klebstoffs; keine dieser Größen nehmen die Beziehungen an.

Welche Teile dieser Dokumente wurden gelesen?

Das Kapitel über Verbindungsmittel im Holzhandbuch, das für eine frühere Seite vollständig gelesen und für diese durchsucht wurde, sowie der Absatz über aufgeweitete Löcher in Holmen im ersten Kapitel des Advisory Circular, mit der Schäftungsabbildung und dem Anfang des folgenden Absatzes auf derselben Seite. Der Rest dieses Kapitels wurde nicht gelesen.

Quellen

• FAA Advisory Circular 43.13-1B, Acceptable Methods, Techniques, and Practices, Aircraft Inspection and Repair, 8. September 1998, mit Änderung 1 vom 27. September 2001. Kapitel 1, Wood Structure, Absatz 1-45 und Abbildung 1-6
• Wood Handbook, Wood as an Engineering Material, General Technical Report FPL-GTR-190, Kapitel 8, Fastenings. Forest Products Laboratory, USDA Forest Service. Dreißig Seiten, für diese Seite durchsucht
• Die Frage, von der diese Seite ausgeht, auf einer öffentlichen Heimwerker-Fragenseite. Zweiunddreißig Stimmen, acht Antworten
• Eine zweite Frage aus derselben Gruppe. Siebenundzwanzig Stimmen, zehn Antworten

Absatz 1-45, die Schäftungsabbildung auf derselben Seite und der Anfang des darauffolgenden Absatzes wurden aus einem gerenderten Bild dieser Seite gelesen. Diese Website nutzt das Advisory Circular zum sechsten Mal, zuletzt für seinen Abschnitt über Bolzen, und sein erstes Kapitel haben alle fünf früheren Nutzungen nicht berührt. Die Abbildung an anderer Stelle dieses Dokuments, deren Titel die Reparatur aufgeweiteter oder abgenutzter Bolzenlöcher nennt, wurde nur als Eintrag im Inhaltsverzeichnis gesehen; ihr Inhalt wurde nicht gelesen, und hier wird nichts darüber beschrieben. Der Rest des ersten Kapitels wurde nicht gelesen. Dies ist die zweite Seite in Folge, die das Kapitel über Verbindungsmittel im Holzhandbuch nutzt, nach einer über seine Auszugsgleichungen; hier dient es nur als Zählung dessen, was das Kapitel nicht enthält, und diese Gleichungen werden verlinkt statt wiederholt. Die folgenden Angaben sind unsere eigenen Zählungen, keine Aussagen eines der beiden Dokumente: dass repair, reuse, enlarged und redriving im dreißigseitigen Kapitel je null Mal vorkommen, während oversize und plug je zweimal in anderer Bedeutung vorkommen; und dass im Advisory Circular elongated achtzehnmal vorkommt, bolt hole achtunddreißigmal, oversize fünfundzwanzigmal und bushing achtundzwanzigmal. Alle vier Fragenlinks wurden vor dem Aufschreiben über die Schnittstelle der Website geprüft. Diese Seite gibt keinerlei Reparaturmethode an, behauptet weder, dass gängige Reparaturen funktionieren, noch, dass sie nicht funktionieren, und nichts aus Anleitungen für Strukturreparaturen an Luftfahrzeugen lässt sich auf Arbeiten im Haushalt übertragen. Keine Marke wird genannt. Die Fragen stammen von einer öffentlichen Heimwerker-Fragenseite statt aus den Forenwerkzeugen, die diese Website sonst nutzt und die weiterhin nicht verfügbar sind. Wir haben die Fragen gelesen, nicht die Antworten, und kein Benutzername erscheint hier.
