Là où s’arrêtent les normes de visserie

Quatre normes indépendantes, un même schéma

S’y ajoute le domaine d’application lui-même : ISO 898-1 couvre le filetage à pas gros de M1.6 à M39, si bien que M1, M1.2 et M1.4 en sont entièrement exclus.

Les limites de décarburation et la règle de la microscopie relèvent du régime de décarburation et de carburation des classes de qualité 8.8–12.9. Ce ne sont pas des exigences générales applicables à toute la visserie couverte par ISO 898-1.

Une limite déclarée s’accompagne le plus souvent d’un détour

C’est plus important que les limites elles-mêmes, car cela détermine ce que vous devez demander. Dans la plupart des cas, la norme désigne l’alternative :

• Décarburation. Sous P = 1,25 mm, la méthode par dureté n’est pas admise et ISO 898-1 impose à la place la méthode microscopique — coupe longitudinale, enrobée, rectifiée, polie, attaquée. La voie reste ouverte ; c’est simplement une autre voie.

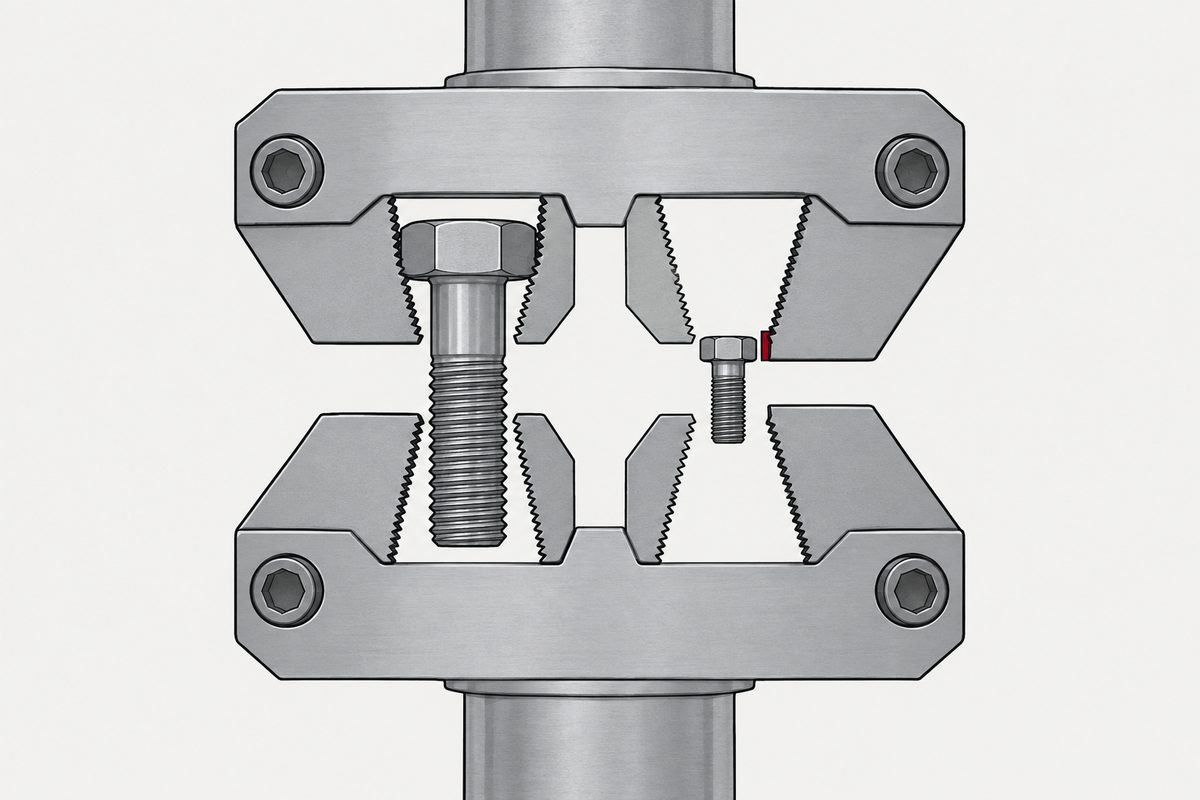

• Traction. Les pièces courtes ne peuvent pas subir d’essai de traction ; ISO 898-1 y substitue donc la dureté minimale pour les produits dont la longueur nominale est inférieure à 2,5×d.
• Résistance à la torsion. ISO 898-7 couvre 1–10 mm. Mais elle répond à une autre question. ISO 898-7 mesure le couple qui rompt une vis. ISO 16047 mesure l’effort de serrage produit par un couple donné. Le premier est une résistance ; le second est ce que vous pilotez réellement.

Notez ce que « aucune condition de référence » ne signifie pas. L’essai couple / effort de serrage sous M3 n’est ni impossible ni interdit — il n’existe simplement ni montage normalisé, ni spécification de capteur, ni critère d’acceptation : ces éléments doivent être convenus entre vous et le fournisseur au lieu d’être cités.

ISO 3269 fait la même chose ouvertement : son annexe A indique que ses propres petits plans d’échantillonnage ne fournissent aucune information statistique. Pourquoi cinq pièces.

Les limites fixes pèsent davantage à mesure que les pièces rétrécissent

Les normes comportent deux sortes de limites : celles exprimées en proportion, qui suivent la taille, et celles exprimées en valeur absolue, qui ne la suivent pas.

Le revêtement se comporte de la même façon. Une épaisseur t par face sur un filet à 60° augmente le diamètre sur flancs de 4t, et l’épaisseur du revêtement ne diminue pas avec la vis. Revêtement et tolérance de filetage traite ce point en détail →

Ce qu’il faut demander

« Êtes-vous conforme à l’ISO ? » est une question faible dans cette gamme de tailles. Demandez plutôt ce qui se passe là où la norme s’arrête :

Et une question à poser avant que les réponses comptent : qui est habilité à décider du sort des pièces non conformes. ISO 9001 demande que cette autorité soit identifiée dans l’enregistrement, séparément de la personne qui libère le produit conforme ; et là où une norme se tait sur une limite, quelqu’un doit tout de même décider. Mieux vaut savoir qui avant qu’un lot n’attende la réponse.

• Comment la décarburation est-elle contrôlée — par microscopie ou par dureté ? Si c’est par dureté, à quel pas ? (Sous 1,25 mm, ce ne devrait pas être le cas.)
• Comment est-elle maîtrisée sous M1.6, taille que ISO 898-1 ne couvre pas — en imposant contractuellement une autre norme métallographique, ou par le procédé : réception du fil, atmosphère du four, discipline des lots ?
• Où la marge de revêtement est-elle prise ? La tolérance du plan s’entend-elle avant ou après revêtement, et l’acceptation repose-t-elle sur un rapport d’épaisseur ou sur un calibre ENTRE après revêtement ?
• D’où viennent les valeurs de couple — mesurées ou calculées ? Et comment la dispersion du coefficient de couple est-elle maîtrisée ? À cette taille, la dispersion compte davantage que la moyenne.
• Qu’est-ce qui assure le contrôle à 100% sous M2 ? Les trieuses optiques du commerce sont généralement spécifiées pour M2–M16.

Cet article traite de l’étape 6 : documentation. L’ordre complet est support, filetage, tête, empreinte, finition et documentation. L’article anglais Specifying a screw explique pourquoi le modifier entraîne une reprise.

Références

• ISO 898-1 — Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1 (domaine d’application ; tableau 3, lignes 14–15 ; tableau 18, note a ; paragraphe 9.10)
• ISO 898-7 — Torsional test and minimum torques for bolts and screws with nominal diameters 1 mm to 10 mm
• ISO 16047 — Fasteners — Torque/clamp force testing (y compris Amd 1:2012)
• ISO 965-2 — ISO general purpose metric screw threads — Tolerances — Part 2
• ISO 4042 — Fasteners — Electroplated coating systems (un amendement Amendment 1:2026 existe ; son contenu technique n’est pas public et n’est pas pris en compte ici)
• ISO 6507-1 — Metallic materials — Vickers hardness test — Part 1

Les normes sont des documents payants. Les valeurs citées ici suivent les paragraphes indiqués ; l’édition en vigueur de chaque norme fait foi. L’achat et l’acceptation doivent reposer sur l’accord de plan et sur la norme elle-même, et non sur cette page.
