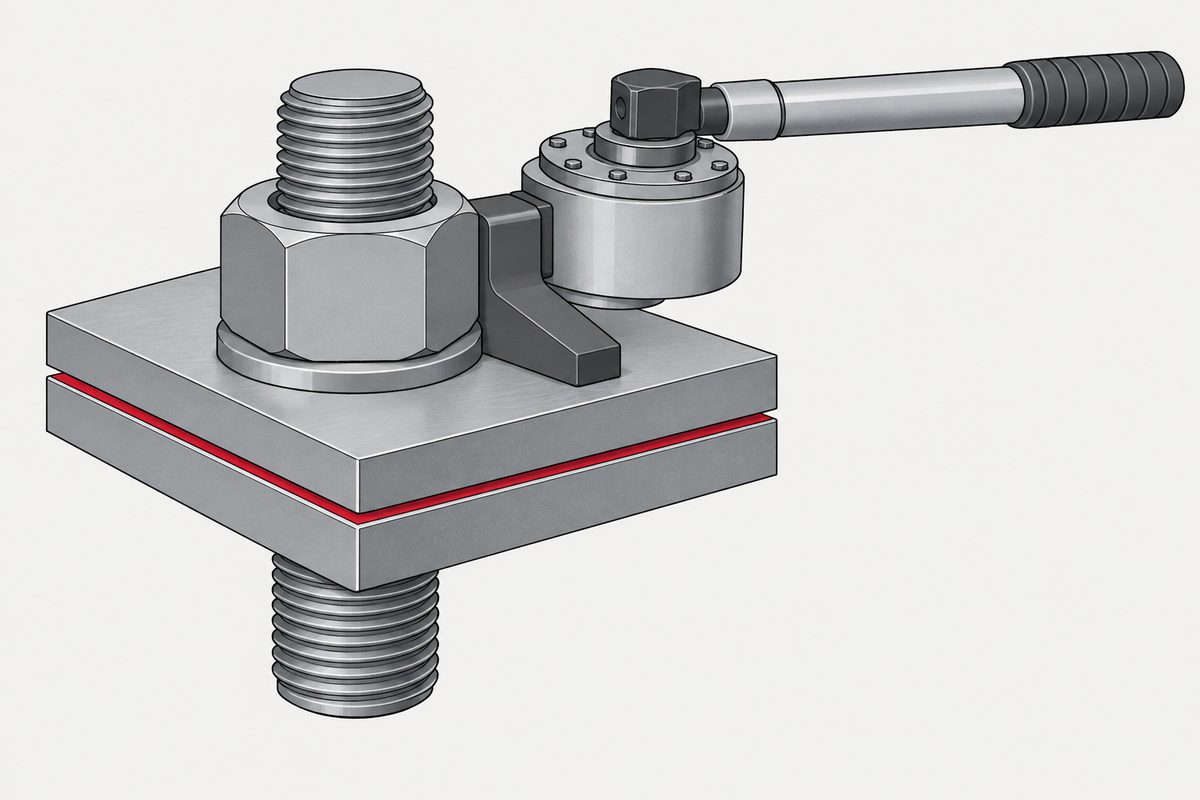

Un écrou grand comme la main à cinquante livres-pouces ne serre rien

Le fil contient deux chiffres complètement différents

En le lisant jusqu’au bout, on voit le même type d’assemblage, un écrou de roue de train principal, recueillir des valeurs qui n’appartiennent pas au même problème :

Entre la plus petite et la plus grande de ces valeurs, il y a un facteur d’environ deux cents, et personne dans le fil n’a su dire pourquoi. Ce n’est pas une défaillance des mécaniciens concernés. C’est ce qui arrive quand une seule grandeur, la valeur de couple, sert à deux tâches qui n’ont rien à voir l’une avec l’autre.

Ce que cinquante livres-pouces procurent réellement sur cet écrou

Le couple devient effort de serrage par une relation de la forme T = K · d · F, où le diamètre intervient directement. En la réarrangeant, avec 2⅛ in égal à 53,97 mm et 50 in·lbf égal à 5,65 N·m :

K est une hypothèse et non une mesure, c’est pourquoi le tableau donne une plage ; ce que contient réellement ce coefficient est expliqué dans couple et effort de serrage. Mais la conclusion n’en dépend pas. Triplez le frottement, et la réponse reste un effort de serrage qu’une main peut produire.

Et ce qu’il faudrait pour que cet écrou se comporte comme un assemblage boulonné

Faites tourner la même relation dans l’autre sens. Demandez à cet écrou de 53,97 mm la précharge que porterait normalement un assemblage de cette taille, disons 50 kN, avec K = 0,2 :

T = 0,2 × 0,05397 × 50 000 = 540 N·m = 398 ft·lbf

Le fil ne comparait donc jamais deux réglages d’une même chose. Il comparait un assemblage qui serre avec autre chose qui se trouve être fileté, et les deux étaient écrits dans la même unité.

Ce qu’un couple aussi faible peut faire à la place

Quand le chiffre se situe deux ordres de grandeur sous ce que le diamètre justifierait, il a cessé d’être un indicateur de la précharge : il contrôle l’une des autres grandeurs qu’une bague filetée peut contrôler. Nous ne savons pas laquelle s’applique à cet avion, et le fil ne le savait pas non plus ; ce qui suit relève donc de l’ingénierie générale et n’est le diagnostic de rien.

• Une position. L’écrou est amené à un emplacement défini plutôt qu’à un effort défini, et le couple sert seulement à dire quand arrêter de tourner. La version la plus nette en est l’écrou crénelé, où la réponse finale n’est pas du tout le couple mais la position que permet le trou de goupille
• Une traînée. La spécification porte sur la résistance qu’offre un ensemble une fois monté, et le couple sert à atteindre une condition de roulement ou de glissement plutôt qu’à comprimer un empilage
• Un déplacement. Un élément élastique de l’empilage convertit la dernière partie de la rotation en distance plutôt qu’en effort ; c’est le modèle de ce ressort transforme un problème de couple en problème de longueur

Le schéma en deux étapes rapporté pour l’avion plus grand, une valeur élevée puis une valeur finale plus basse, appartient à la même famille : un couple suivi d’une instruction de desserrer est une opération de mise en place, pas une précharge. Le premier chiffre met l’empilage en appui ; c’est avec le second que vit l’assemblage. Lire le premier comme le serrage de service est un moyen tout trouvé de trop serrer quelque chose.

La vérification que cela vous donne

Elle s’applique à n’importe quelle spécification en une minute environ, et ne demande que le diamètre et la résistance propre de la fixation.

Le même raisonnement à l’envers est la façon dont on construit une table de couples indexée par classe, et la raison pour laquelle deux valeurs pour une même dimension de filetage peuvent différer exactement du rapport des classes et de rien d’autre : le couple venait de la classe, pas de votre assemblage. Ce que vaut une valeur de couple quand le frottement est inconnu, et pourquoi la clé est la plus petite erreur de la chaîne, est traité dans à quel point votre méthode de serrage maîtrise mal la précharge.

Cet article ne relève pas d’une seule des six étapes : il en traverse plusieurs ou intervient après l’assemblage. Les décisions qui y conduisent sont présentées dans l’article anglais Specifying a screw.

Questions fréquentes

Pourquoi un très gros écrou aurait-il une très faible spécification de couple ?

Parce que le couple ne remplace l’effort de serrage que lorsque l’assemblage est un assemblage serré. Le couple croît avec le diamètre, si bien qu’un gros écrou a besoin d’un gros couple pour atteindre une précharge ordinaire. Cinquante livres-pouces sur un écrou de 2⅛ pouces produisent environ 400 à 700 newtons selon le frottement supposé, soit moins de six pour cent de ce que tient une seule vis M6 à sa charge d’épreuve. Un chiffre aussi faible contrôle autre chose que l’effort de serrage.

Comment savoir si une valeur de couple est une instruction de précharge ?

Comparez-la au couple qui développerait la charge d’épreuve de la fixation elle-même, avec couple égal à environ 0,2 fois diamètre fois effort. Si la spécification en représente quelques pour cent, elle ne demande pas de précharge, et la comparer à une table de couples pour cette dimension de filetage ne vous apprendra rien d’utile. Si elle est du même ordre de grandeur, c’est un assemblage serré et les préoccupations habituelles s’appliquent.

Que signifie un couple initial suivi d’un couple final plus faible ?

Un couple suivi d’une instruction de desserrer jusqu’à une valeur plus faible est une opération de mise en place. La première valeur met l’empilage en appui, rattrape les jeux et fait se tasser les composants ; la seconde est l’état dans lequel l’assemblage est censé vivre. L’erreur consiste à lire le chiffre le plus grand comme le serrage de service, ce qui serre trop l’ensemble et passe à côté du sens de la procédure en deux étapes.

L’hypothèse de frottement change-t-elle la conclusion ?

Pas ici. Le coefficient de la relation entre couple et effort de serrage est une hypothèse et non une mesure, et l’honnêteté consiste à donner une plage : entre 0,15 et 0,25, la réponse pour cet écrou varie entre environ 700 et 420 newtons. C’est une forte dispersion relative, et elle n’a pas d’importance, car le chiffre est de toute façon à deux ordres de grandeur d’une précharge.

De quel avion s’agissait-il, et pourquoi son couple est-il si faible ?

Nous ne le savons pas, et le fil non plus. L’auteur de la photo l’a dit sans détour. Cette page ne dispose d’aucun manuel de maintenance pour aucun avion et n’en diagnostique aucun. Le calcul dit ce que cinquante livres-pouces sur ce diamètre peuvent et ne peuvent pas produire ; ce que la spécification contrôle réellement est une question pour le document qui l’a émise, seul à faire foi.

Références

• ISO 898-1:2013 — caractéristiques mécaniques des fixations en acier au carbone et en acier allié ; tableau 5 des charges d’épreuve, source de la valeur de comparaison M6
• r/aviationmaintenance — le fil d’où tout est parti, y compris la réponse la mieux notée demandant pourquoi et la réponse de l’auteur disant qu’il ne le sait pas

Le calcul de cette page est le nôtre et peut être refait : 2⅛ pouces font 53,97 mm, cinquante livres-pouces font 5,65 N·m, et l’effort de serrage découle du couple, du diamètre et d’un coefficient de frottement supposé. Ce coefficient est une hypothèse et non une mesure, c’est pourquoi une plage est donnée plutôt qu’une valeur unique ; la conclusion n’y est pas sensible, car l’écart est de deux ordres de grandeur. La charge d’épreuve de la M6, 11 600 N, provient du tableau 5 de l’ISO 898-1, lu dans l’aperçu public. Les valeurs de couple pour des avions particuliers sont celles que des participants du fil ont rapportées, citées comme des témoignages et non vérifiées : nous ne détenons aucun manuel de maintenance pour aucun avion, nous ne savons pas pourquoi un type donné spécifie ce qu’il spécifie, et cette page ne diagnostique rien et ne se prononce pas sur l’exactitude des valeurs citées. Les trois rôles possibles d’un petit couple relèvent de l’ingénierie générale et sont proposés parce que le calcul exclut la précharge, non parce que nous saurions lequel s’applique. Le schéma de mise en place en deux étapes est lui aussi décrit comme un schéma général ; seul le document de maintenance qui a émis une spécification fait foi.
