El documento que indica a los mecánicos de aviación qué pernos usar nunca dice «aerospace grade»

Esta página no da ningún consejo de aviación, mantenimiento ni selección, no diagnostica el coche de la pregunta original y no comenta el artículo del sector citado en ella. No somos proveedores de esa industria. Lo que se puede informar es lo que dice un documento y lo que considera identificar un elemento de fijación. La pregunta procede de un sitio público de preguntas sobre el espacio, consultado mediante su interfaz abierta, porque las herramientas de navegador que este sitio usa normalmente volvían a no estar disponibles. Leímos la pregunta y no sus respuestas, y aquí no aparece ningún nombre de usuario.

La expresión no está en el documento

El documento es una circular informativa de Estados Unidos sobre métodos, técnicas y prácticas aceptables para la inspección y reparación de aeronaves, fechada el 8 de septiembre de 1998 con un cambio en 2001, y tiene seiscientas cuarenta y seis páginas. Su séptimo capítulo trata la tornillería aeronáutica, y la tercera sección de ese capítulo, los pernos. Es la quinta vez que este sitio lee ese documento, y la sección de pernos no se había tocado en las cuatro anteriores.

Según nuestro recuento, la expresión «aerospace grade» aparece en él cero veces, y lo mismo «aircraft grade». La palabra «aerospace» aparece dieciséis veces, y todas ellas dentro del nombre de una organización, una familia de normas o un documento: un organismo nacional de normalización, una serie de especificaciones de materiales, una división de una sociedad de ingeniería, títulos sobre cableado y rendimiento de cables. Ni una sola vez es un adjetivo aplicado a la calidad de una pieza.

Es un recuento en un solo documento, no una prueba sobre el idioma. No leímos los manuales militares, las órdenes técnicas ni las normas industriales a las que remite, así que no podemos decir que la expresión no aparezca en ninguna parte. Lo que sí podemos decir es que el documento que un mecánico abre de verdad no la usa, y en su lugar usa otras tres cosas.

Lo primero que usa es la trazabilidad

El párrafo general empieza definiendo la tornillería como los elementos de fijación y piezas pequeñas que se usan para montar y reparar estructuras de aeronaves, y pasa directamente al criterio (en traducción): «Solo debe usarse tornillería con trazabilidad hasta un proceso de fabricación o una fuente aprobados. Esta trazabilidad garantizará que la tornillería sea al menos equivalente a la condición original o debidamente modificada».

Y luego la razón, que es la parte en la que conviene detenerse: «La tornillería que no es trazable o que ha sido modificada indebidamente puede ser deficiente o falsificada, ya que sus propiedades físicas no pueden acreditarse».

Leído como respuesta a la pregunta original, la invierte. Quien preguntaba se planteaba si estos pernos están hechos de aleaciones más resistentes o más ligeras. El documento no distingue pernos resistentes de pernos débiles. Distingue pernos cuyas propiedades pueden acreditarse de pernos cuyas propiedades no pueden, y trata la segunda categoría como posiblemente falsificada y no simplemente inferior.

El mismo instinto aparece en otros ámbitos de los elementos de fijación, donde un número estampado en una cabeza es una afirmación y no un certificado. Aquí el documento va un paso más allá y nombra lo que ocurre cuando ni siquiera la afirmación tiene una procedencia que la respalde.

Lo segundo es la aprobación para la instalación concreta

El párrafo continúa: «La selección y el uso de elementos de fijación son tan variados como los tipos de aeronaves; por lo tanto, debe procurarse que los elementos de fijación estén aprobados por la Federal Aviation Administration para la instalación, reparación o sustitución prevista».

La aprobación no es una propiedad que el perno lleve consigo. Es relativa a una instalación. Un elemento de fijación puede ser totalmente auténtico, plenamente trazable y aun así no estar aprobado para el lugar donde alguien quiere ponerlo, que es un modo de fallo distinto de ser débil.

El párrafo sobre pernos añade después la frase que responde más directamente a la pregunta tal como se formuló. La mayoría de los pernos usados en estructuras de aeronaves son pernos de uso general, de llave interior o de tolerancia estrecha, de tres familias de normas citadas por su nombre. Luego: «En ciertos casos, los fabricantes de elementos de fijación producen pernos de dimensiones distintas o de mayor resistencia que los tipos estándar. Esos pernos se fabrican para una aplicación particular, y es de extrema importancia usar pernos iguales en la sustitución».

La mayor resistencia aparece aquí como motivo de cautela, no como argumento de venta. Un perno más resistente que el estándar se describe como fabricado para una aplicación particular, y la instrucción que sigue es sustituir por uno igual. Nada en el pasaje trata la resistencia adicional como algo deseable en general.

Lo tercero es lo que dice realmente la cabeza

La identificación procede de marcas codificadas en la cabeza del perno, y el documento es preciso sobre lo que significan. Por lo general indican el material del perno, si es de tipo estándar o de uso especial y a veces el fabricante. Tres cosas, y un grado no está entre ellas.

• Los pernos estándar de acero llevan un guion en relieve o un asterisco
• El acero resistente a la corrosión se marca con un único guion
• Los pernos de aleación de aluminio llevan dos guiones en relieve
• Los pernos de uso especial incluyen tipos de alta resistencia, de baja resistencia y de tolerancia estrecha, y normalmente se inspeccionan por partículas magnéticas. Las marcas típicas incluyen las letras SPEC, por lo general con tratamiento térmico para resistencia y durabilidad, y un número de pieza del fabricante estampado en la cabeza
• Los pernos de tolerancia estrecha de la familia de normas nacional llevan un triángulo en relieve o rehundido
• Los pernos que requieren inspección no destructiva por partículas magnéticas se identifican con laca de color o con una marca de cabeza característica

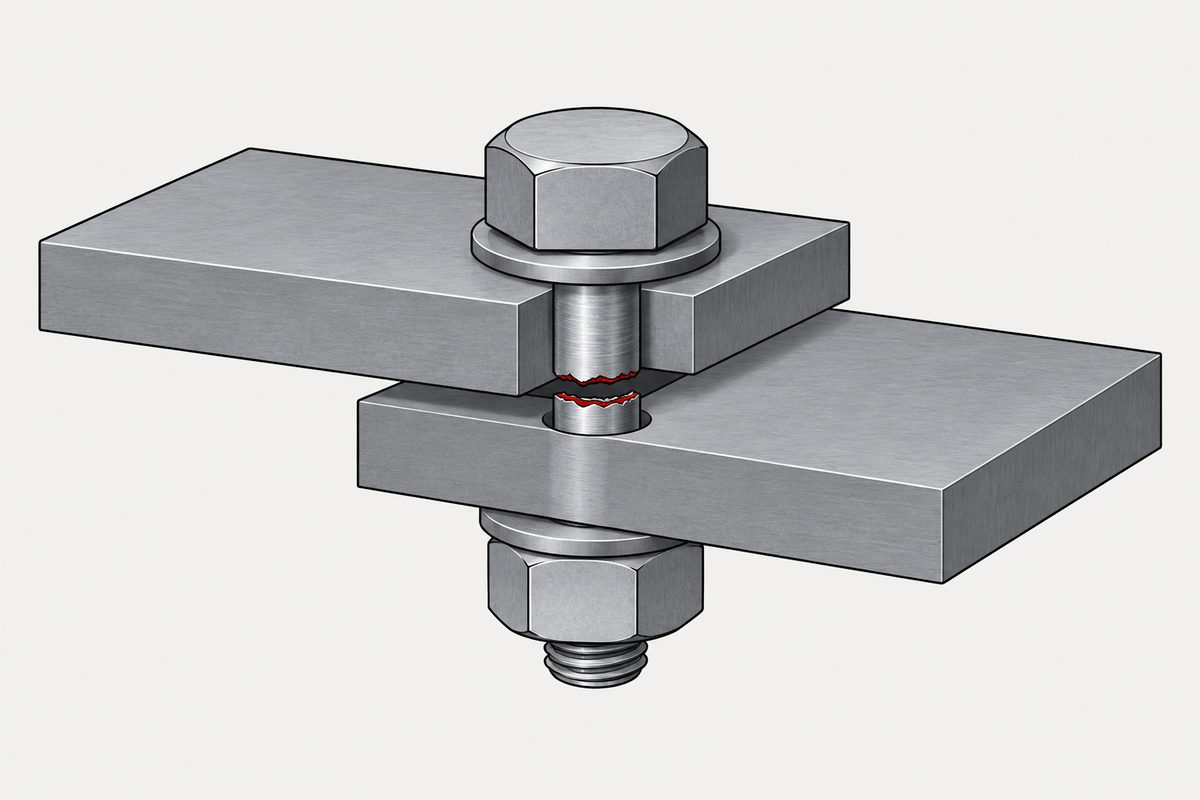

Y en medio de esa lista, la frase citada al principio de esta página: los pernos sin marcas son de baja resistencia. Ni desconocida ni algo que tratar con cautela: baja resistencia, como identificación positiva.

Vale la pena llevar esto al trabajo industrial corriente, donde el instinto al ver una cabeza sin marcas suele ser suponer que probablemente está bien. En este documento, la ausencia de marca es información, y la información es desfavorable.

Qué deja claro esto y qué no

• Según nuestro recuento, la expresión «aerospace grade» aparece cero veces en el documento de 646 páginas que indica a los mecánicos de aviación qué elementos de fijación son aceptables, y tampoco «aircraft grade»
• La palabra «aerospace» aparece dieciséis veces, siempre dentro de un nombre propio, nunca como adjetivo de calidad de una pieza
• El criterio declarado es la trazabilidad hasta un proceso de fabricación o una fuente aprobados, porque la tornillería no trazable puede ser deficiente o falsificada, ya que sus propiedades físicas no pueden acreditarse
• La aprobación es relativa a la instalación, reparación o sustitución prevista, no una propiedad que lleve la pieza
• La resistencia superior a la estándar se describe como específica de una aplicación, con la instrucción de sustituir por una igual
• Las marcas de la cabeza indican el material, el tipo estándar o de uso especial y a veces el fabricante
• Los pernos sin marcas son de baja resistencia, enunciado como identificación y no como incertidumbre
• Es un recuento en un solo documento. No se leyeron los manuales militares, las órdenes técnicas ni las normas industriales a las que remite, así que nada aquí demuestra que la expresión falte en la literatura más amplia
• No se da ningún consejo de aviación, mantenimiento ni selección, y no se analiza el vehículo de la pregunta original

La respuesta a qué hace aceptable un perno en este ámbito resulta no tener nada que ver con una palabra de grado. Se trata de si alguien puede demostrar de dónde viene la pieza, si está aprobada para el agujero al que va y si su cabeza dice lo que es. Una expresión que no hace ninguna de esas tres cosas hace marketing y no ingeniería, y el documento que rige el trabajo no la necesita.

Este artículo trata el paso 6: documentación. El orden completo es sustrato, rosca, cabeza, accionamiento, acabado y documentación. El artículo inglés Specifying a screw explica por qué alterarlo genera retrabajo.

Preguntas frecuentes

¿Es «aerospace grade» una especificación real?

No en el documento que leímos. Según nuestro recuento, la expresión aparece cero veces en la circular informativa de 646 páginas que indica a los mecánicos de aviación qué elementos de fijación son aceptables, y «aircraft grade» también cero veces. Es un recuento en un solo documento, no una afirmación sobre todos los documentos del mundo.

¿Aparece siquiera la palabra «aerospace»?

Dieciséis veces, y cada aparición está dentro del nombre de una organización, de una familia de normas o del título de un documento. Nunca se usa como adjetivo que describa la calidad de una pieza.

¿Qué usa el documento en su lugar?

Tres cosas. La trazabilidad hasta un proceso de fabricación o una fuente aprobados. La aprobación de la autoridad aeronáutica para la instalación, reparación o sustitución prevista. Y las marcas codificadas en la cabeza del perno.

¿Por qué importa tanto la trazabilidad?

El documento da la razón directamente: la tornillería que no es trazable o que ha sido modificada indebidamente puede ser deficiente o falsificada, ya que sus propiedades físicas no pueden acreditarse. La distinción no es entre resistente y débil, sino entre demostrable e indemostrable.

¿Qué significan las marcas de la cabeza?

Por lo general indican el material del perno, si es de tipo estándar o de uso especial y, a veces, el fabricante. El acero estándar lleva un guion en relieve o un asterisco, el acero resistente a la corrosión un único guion y la aleación de aluminio dos guiones en relieve.

¿Qué significa una cabeza sin marcas?

El documento lo dice sin rodeos: los pernos sin marcas son de baja resistencia. Está escrito como una identificación, no como una incógnita.

¿Son mejores los pernos más resistentes que los estándar?

El documento no los presenta así. Dice que los fabricantes a veces producen pernos de dimensiones distintas o de mayor resistencia que los tipos estándar, que esos pernos se fabrican para una aplicación particular y que es de extrema importancia usar pernos iguales en la sustitución.

¿Un perno marcado y trazable puede ir en cualquier sitio?

No. La aprobación se establece en relación con la instalación, reparación o sustitución prevista, así que es una propiedad de la combinación y no de la pieza.

Entonces, ¿qué hace que un perno sea «aerospace grade»?

Esta página no ofrece una definición, porque el documento no la contiene. Informa de lo que ese documento exige en su lugar y no da ningún consejo sobre la selección de elementos de fijación para ninguna aplicación.

Referencias

• FAA Advisory Circular 43.13-1B, Acceptable Methods, Techniques, and Practices, Aircraft Inspection and Repair, 8 de septiembre de 1998, con el cambio 1 del 27 de septiembre de 2001. Capítulo 7, sección 3, párrafos 7-34 a 7-36
• La pregunta, en un sitio público de preguntas sobre el espacio. Cuarenta votos, cinco respuestas

Los párrafos 7-34 a 7-36 se leyeron en una imagen renderizada de la página impresa que ocupan, y todas las citas proceden de esa imagen; aquí se ofrecen traducidas. Es la quinta vez que este sitio usa este documento, tras páginas sobre aprobación, sobre frenado de seguridad, sobre reutilización de tuercas autoblocantes y sobre conexiones eléctricas. La sección de pernos no se había tocado en ninguna de las cuatro, y no se repite nada de ellas. El párrafo 7-37 sobre longitud de agarre solo era legible en parte en la imagen y no se cita nada de él, ni siquiera su cifra para la altura de la arandela. Lo siguiente son recuentos propios, no afirmaciones del documento: que la expresión «aerospace grade» aparece cero veces y «aircraft grade» cero veces en sus 646 páginas; que la palabra «aerospace» aparece dieciséis veces y cada aparición está dentro de un nombre propio; y que las tres cosas que se dice que indica una marca de cabeza no incluyen un grado. Esos recuentos abarcan solo este documento. No se leyeron los manuales militares, las órdenes técnicas ni las normas industriales a las que remite, así que esta página no muestra nada sobre si la expresión aparece en otros lugares. No se da ningún consejo de aviación, mantenimiento, inspección ni selección, no se analiza el vehículo mencionado en la pregunta original, no se evalúa el artículo del sector citado en ella y no se nombra ninguna marca. La pregunta procede de un sitio público de preguntas sobre el espacio y no de las herramientas de foros que este sitio usa normalmente, que siguen sin estar disponibles. Leímos la pregunta y no sus respuestas, y aquí no aparece ningún nombre de usuario.
