Dans une section, un bourrelet remplace un collier ; dans une autre, il est exigé en plus de deux

Cette page n’est pas un guide d’ingénierie navale, et ce site ne fournit ni colliers de serrage ni pièces marines. Quiconque installe des tuyaux dans un système couvert par ces règles doit lire les règles applicables à son propre navire et à son propre système. Le sujet ne vient pas d’une question de forum ; il vient d’un passage en revue des familles d’éléments de fixation sans aucune couverture, qui a montré que le site n’avait jamais écrit les mots collier de serrage, collier à vis sans fin ou double collier. Les outils de navigation que nous utilisons habituellement restent indisponibles.

Quel document, et quelle version

La partie est le 46 CFR Part 182, Machinery Installation. C’est la première fois que ce site utilise quoi que ce soit du titre 46, qui concerne la navigation maritime. Nous l’avons lu dans l’édition électronique, dans sa version en vigueur le 1er août 2026 ; une fois le balisage retiré, cela représentait environ soixante-treize mille caractères.

Nous n’avons pas pu le comparer à une seconde version. Le titre indique comme date de publication la plus récente le 30 juillet 2026, et une requête pour cette date a renvoyé une page d’erreur au lieu d’un document ; il n’y a donc ici qu’une lecture et aucun recoupement. Ce service était entièrement hors service lors de notre tentative précédente sur un autre titre, et il fonctionne de nouveau.

Nous n’avons pas lu la partie qui définit les navires couverts par cette sous-section ; cette page ne dit donc pas à quelle catégorie de navires les règles s’appliquent. Nous n’avons pas lu non plus les normes externes incorporées par référence ; rien ici ne décrit leur contenu.

Quatre exigences, et la même règle énoncée deux fois

La section 182.410 s’intitule exigences générales, et son paragraphe (d) commence par « Dans les systèmes et applications où les tuyaux flexibles peuvent être fixés par colliers », puis énumère quatre points :

• « Le double serrage par colliers est exigé lorsque c’est réalisable »
• « Les colliers doivent être en matériau métallique résistant à la corrosion »
• « La force de maintien des colliers ne doit pas dépendre d’une tension de ressort »

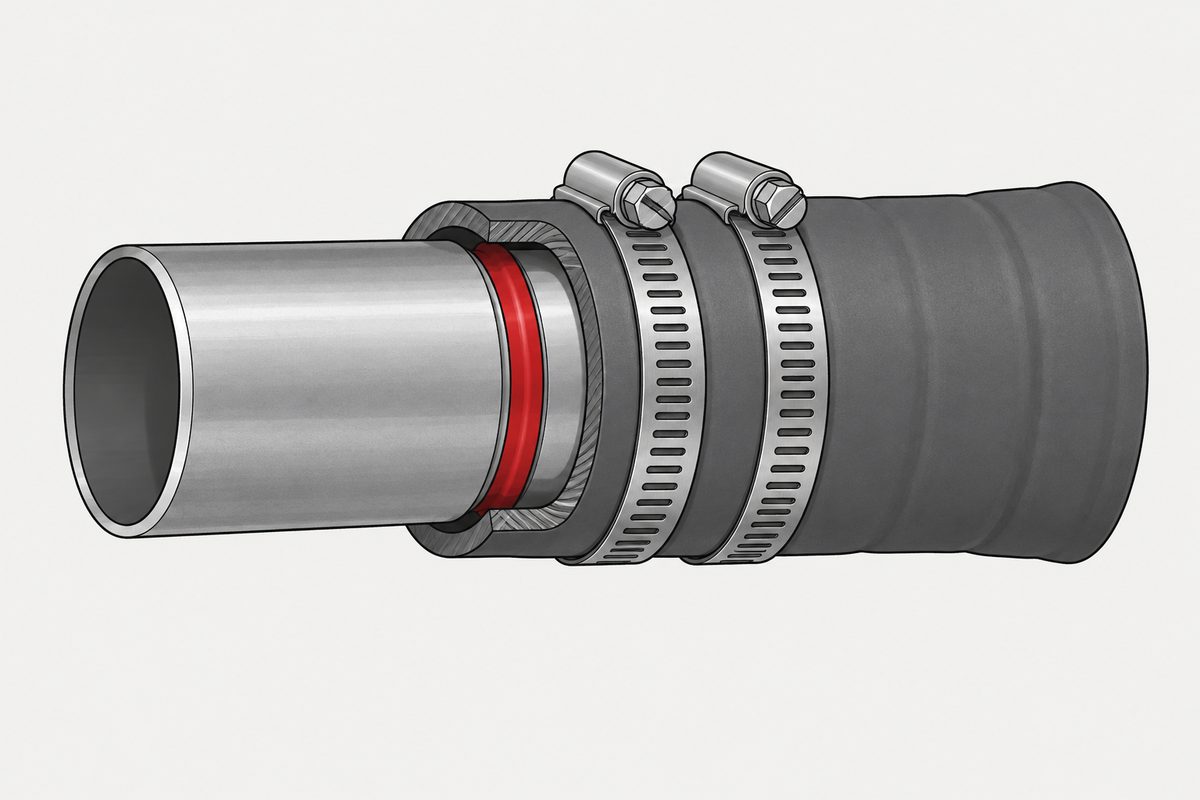

• « Deux colliers doivent être utilisés à chaque extrémité du tuyau, ou un seul collier peut être utilisé si les extrémités des tubes sont évasées ou munies d’un bourrelet formant une butée positive contre le glissement du tuyau »

Le premier point et le quatrième sont la même exigence. Ce qui diffère, c’est la manière d’y échapper. Le premier est nuancé par « lorsque c’est réalisable », c’est-à-dire par un jugement sur l’installation. Le quatrième n’est nuancé par rien ; son alternative n’est pas une difficulté mais un détail sur la pièce correspondante, et la réglementation dit ce que ce détail doit obtenir : une butée positive contre le glissement du tuyau.

Le troisième point mérite aussi une lecture attentive, en raison de sa formulation. Il ne fixe ni effort de serrage ni couple. Il exclut un mécanisme. Un collier dont la force de maintien provient d’une tension de ressort est exclu, quelle que soit la force qu’il produit. Le deuxième point fait quelque chose de semblable dans une autre direction : résister à la corrosion ne suffit pas à lui seul, car le collier doit aussi être métallique.

L’autre endroit où apparaît le bourrelet

Le mot bourrelet apparaît deux fois dans toute la partie. La seconde fois, c’est dans la section 182.720, sur les matériaux de tuyauterie non métalliques, au sein d’un ensemble de conditions étroit à trois titres à la fois. Il s’applique « uniquement à des fins de flexibilité », aux tuyaux « posés en longueurs ne dépassant pas 760 millimètres (30 pouces) » et « soumis à des pressions ne dépassant pas 35 kPa (5 psig) ».

Dans cette fenêtre, les tuyaux conçus pour être utilisés avec des colliers peuvent être posés avec deux colliers, aux deux extrémités du tuyau, qui ne reposent pas sur une tension de ressort pour la force de compression et qui « sont posés au-delà du bourrelet ou de l’évasement, ou sur les cannelures de l’embout, du tube ou du raccord de tuyau correspondant ».

Le bourrelet a donc changé de camp. Dans la section générale sur les machines, c’est lui qui permet de se passer du second collier. Ici, c’est une condition que les deux colliers doivent satisfaire en plus. La réglementation n’explique pas la différence, et nous n’allons pas lui inventer une raison.

Un élément de contexte se trouve toutefois à proximité. La même section ouvre ses exigences sur les tuyaux flexibles en disant que les tuyaux « doivent être équipés de raccords d’extrémité montés en usine ne nécessitant aucun réglage ultérieur des raccords sur le tuyau, ou des raccords montables sur site peuvent être utilisés ». La solution par colliers est, dans cette section, une exception à l’intérieur d’une fenêtre étroite, et non la manière ordinaire de terminer un tuyau.

Lorsque c’est réalisable, et lorsque ça ne l’est pas

L’expression « lorsque c’est réalisable » apparaît trois fois dans la partie, et le mot « réalisable » seize fois. L’idée des deux colliers est énoncée à quatre endroits, et ils n’ont pas tous le même poids.

La section sur les tuyaux d’échappement dit que les tuyaux non métalliques des systèmes d’échappement humide doivent être « fixés par double collier lorsque c’est réalisable ». La section sur les refroidisseurs de quille dit que de courtes longueurs de tuyau flexible non métallique approuvé, « fixées par deux colliers à chaque extrémité du tuyau », peuvent être utilisées aux raccordements des machines. La première est nuancée, la seconde catégorique, sans clause de faisabilité ni alternative par bourrelet.

Cela vaut d’être remarqué comme une habitude plutôt que comme un fait sur les bateaux. Lorsqu’une exigence apparaît à plusieurs endroits d’un document, les phrases qui l’entourent travaillent. La version que l’on lit en premier peut être la plus lâche.

Rien sur le serrage

Nous avons compté les mots dans toute la partie. « Torque » (couple) n’apparaît pas une seule fois, « tighten » (serrer) pas une seule fois, et « worm » (vis sans fin) pas une seule fois. Les règles disent combien de colliers, sur quoi le collier ne doit pas reposer, en quoi il doit être fait et où il doit se trouver par rapport au bourrelet. Elles ne disent pas avec quelle force il est serré, et elles ne nomment aucun type de collier.

C’est le troisième article d’affilée où l’absence du mot couple s’est révélée être la forme même du constat, sur trois réglementations sans rapport entre elles ; nous signalons donc la répétition plutôt que de la présenter comme une découverte. C’est ici un point secondaire. Le bourrelet est la raison d’être de cette page.

Ce qui est établi et ce qui ne l’est pas

• Dans la section générale sur les machines, une extrémité de tube évasée ou à bourrelet permet de remplacer deux colliers par un seul, à condition qu’elle forme une butée positive contre le glissement du tuyau
• Dans la section sur les tuyauteries non métalliques, deux colliers doivent être posés au-delà du bourrelet ou de l’évasement, ou sur les cannelures ; le bourrelet est donc exigé en plus des colliers
• Le même paragraphe énonce deux fois la règle des deux colliers, une fois nuancée par « lorsque c’est réalisable » et une fois non
• La force de maintien des colliers ne doit pas dépendre d’une tension de ressort, ce qui exclut un mécanisme plutôt que de fixer une force
• Les colliers doivent être en matériau métallique résistant à la corrosion ; la résistance à la corrosion seule ne suffit donc pas
• La solution par colliers de la section sur les tuyauteries non métalliques se situe dans une fenêtre étroite : uniquement à des fins de flexibilité, pas plus de 30 pouces, pas plus de 5 psig
• La section sur l’échappement est nuancée, celle sur les refroidisseurs de quille ne l’est pas
• « Torque », « tighten » et « worm » n’apparaissent pas une seule fois dans la partie, selon notre décompte
• La réglementation n’explique pas pourquoi le bourrelet joue des rôles opposés dans les deux sections, et nous non plus
• Nous n’avons lu qu’une version, le texte en vigueur le 1er août 2026, sans seconde version pour comparer
• Nous n’avons pas lu la partie qui définit les navires couverts, ni les normes incorporées par référence
• Ceci n’est pas un guide d’ingénierie navale

Ce qui se transpose, c’est la question, pas la réponse. Un collier est là pour empêcher le mouvement, et il est rarement le seul élément de l’assemblage à le faire. Dès que l’on sait ce qui d’autre résiste au glissement, le nombre de colliers cesse d’être une quantité fixe et devient une conséquence. Deux documents peuvent répondre différemment pour le même détail, et tous deux peuvent avoir raison pour leur propre cas.

Cet article traite de l’étape 4 : empreinte. L’ordre complet est support, filetage, tête, empreinte, finition et documentation. L’article anglais Specifying a screw explique pourquoi le modifier entraîne une reprise.

Questions fréquentes

Une extrémité de tube à bourrelet signifie-t-elle moins de colliers ?

Dans une section de cette partie, oui : deux colliers doivent être utilisés à chaque extrémité du tuyau, ou un seul collier peut être utilisé si les extrémités des tubes sont évasées ou munies d’un bourrelet formant une butée positive contre le glissement du tuyau. Dans une autre section de la même partie, le bourrelet n’est pas du tout une alternative à un collier, et deux colliers doivent être posés au-delà du bourrelet ou de l’évasement, ou sur les cannelures du raccord correspondant.

Pourquoi les deux sections traitent-elles le bourrelet différemment ?

La réglementation ne le dit pas, et cette page ne fait pas de supposition.

Le double serrage est-il toujours exigé ?

La formulation varie au sein de la partie. Un point dit que le double serrage par colliers est exigé lorsque c’est réalisable. Un autre point du même paragraphe dit que deux colliers doivent être utilisés à chaque extrémité, l’extrémité de tube à bourrelet ou évasée étant la seule alternative proposée. La section sur l’échappement dit « fixés par double collier lorsque c’est réalisable », et celle sur les refroidisseurs de quille « fixées par deux colliers à chaque extrémité », sans nuance.

Quel type de collier est exclu ?

Les exigences générales disent que la force de maintien des colliers ne doit pas dépendre d’une tension de ressort, et la section sur les tuyauteries non métalliques dit que les colliers ne doivent pas reposer sur la tension de ressort du collier pour la force de compression. Cela exclut un mécanisme plutôt que de fixer une valeur de force.

Le collier doit-il être en inox ?

L’exigence telle qu’elle est écrite est que les colliers doivent être en matériau métallique résistant à la corrosion. Elle ne nomme aucun matériau, et cette page n’en ajoute pas.

Avec quelle force faut-il serrer les colliers ?

La partie ne le dit pas. Selon notre décompte, le mot « torque » n’y apparaît pas une seule fois, pas plus que « tighten ».

Les colliers sont-ils, dans ces règles, la manière normale de terminer un tuyau flexible ?

Pas dans la section sur les tuyauteries non métalliques. Cette section exige des tuyaux équipés de raccords d’extrémité montés en usine ne nécessitant aucun réglage ultérieur, ou de raccords montables sur site, et l’option des colliers n’apparaît que dans une fenêtre étroite, à des fins de flexibilité, pour 30 pouces au plus et 5 psig au plus.

À quels navires cela s’applique-t-il ?

Cette page ne le dit pas. Nous n’avons pas lu la partie qui définit le champ d’application de la sous-section.

Est-ce le texte en vigueur ?

C’est le texte en vigueur le 1er août 2026 tel que le fournit l’édition électronique. Une requête pour la date de publication la plus récente du titre a renvoyé une page d’erreur au lieu d’un document ; aucune seconde version n’est donc comparée ici.

Références

• 46 CFR Part 182, Machinery Installation, édition électronique dans sa version en vigueur le 1er août 2026, y compris les sections 182.410, 182.422, 182.430 et 182.720

Le document est un fichier XML lisible par machine fourni par l’édition électronique de la réglementation, et non un scan ; aucune reconnaissance de caractères n’intervient donc. C’est la première fois que ce site utilise quoi que ce soit du titre 46. Nous n’avons lu qu’une version, le texte en vigueur le 1er août 2026 : une requête pour la date que le titre indique comme sa publication la plus récente a renvoyé une page d’erreur au lieu d’un document ; rien ici n’est donc recoupé avec une seconde version. Nous n’avons pas lu la partie qui définit les navires couverts par la sous-section ; cette page n’en indique donc pas le champ d’application, et nous n’avons pas lu les normes externes incorporées par référence ; leur contenu n’est pas décrit. Les éléments suivants sont nos propres décomptes, et non des énoncés de la réglementation : que « torque », « tighten » et « worm » n’apparaissent chacun pas une seule fois dans la partie ; que « bead » (bourrelet) et « spring tension » (tension de ressort) apparaissent chacun deux fois ; que « where practicable » (lorsque c’est réalisable) apparaît trois fois. C’est le troisième article d’affilée où le décompte de l’absence du mot couple a donné la forme d’un constat, sur trois réglementations sans rapport entre elles, ce qui est signalé ici plutôt que présenté comme nouveau. La réglementation n’explique pas pourquoi les deux sections traitent le bourrelet différemment, et cette page ne fait pas de supposition. Cet article ne vient pas d’une question de forum ; il vient d’un passage en revue des familles d’éléments de fixation sans aucune couverture. Ceci n’est pas un guide d’ingénierie navale, ce site ne fournit ni colliers de serrage ni pièces marines, et aucune marque n’est citée. Les outils de navigation que ce site utilise habituellement restent indisponibles.
